Tiêu chuẩn chọn bộ chuyển đổi rs485 cho hồ sơ thầu m&e và hệ thống quản lý tòa nhà BMS là bộ tiêu chí phần cứng và chứng chỉ kiểm định khắt khe, bao gồm: mức cách ly điện thế Galvanic 1.5kV – 2.5kV, chứng nhận tương thích điện từ EMC (IEC 61000-4-2/4/5), dải nhiệt độ công nghiệp -40°C đến 75°C, chuẩn lắp đặt Din-rail 35mm, và đầy đủ hồ sơ pháp lý xuất xứ CO/CQ phục vụ công tác phê duyệt vật tư và nghiệm thu bàn giao công trình.
Trong các dự án tòa nhà hỗn hợp cao tầng, bệnh viện, nhà máy công nghiệp hoặc trung tâm dữ liệu (Data Center), bộ phận kỹ thuật của nhà thầu M&E thường phải đối mặt với áp lực rất lớn từ Tư vấn Giám sát (TVGS) và Chủ đầu tư trong khâu đệ trình vật tư (Material Submittal). Việc nắm vững tiêu chuẩn chọn bộ chuyển đổi rs485 cho hồ sơ thầu m&e giúp bảo vệ phương án kỹ thuật thành công ngay từ vòng đầu. Tham khảo thêm về dòng sản phẩm tại bài bộ chuyển đổi RS485 sang Ethernet công nghiệp, bảng giá dự toán tại bài báo giá bộ chuyển đổi RS485 sang Ethernet và thiết kế ray tại bài bộ chuyển đổi RS485 Din rail.
Checklist hồ sơ vật tư đạt chuẩn phê duyệt (Approval Checklist):
- Bảng thông số kỹ thuật (Datasheet): Thể hiện rõ ràng thương hiệu, xuất xứ, dải điện áp và cách ly quang.
- Hồ sơ đo kiểm EMC (Test Reports): Báo cáo thử nghiệm từ phòng thí nghiệm được công nhận ISO/IEC 17025.
- Giấy chứng nhận CO/CQ: Hợp pháp hóa lãnh sự hoặc chứng chỉ xuất xưởng từ nhà sản xuất chính hãng.
- Cách ly chống sét: Đáp ứng chuẩn theo bài cách ly quang và chống sét bộ chuyển đổi RS485.
Tiêu chuẩn chọn bộ chuyển đổi rs485 cho hồ sơ thầu m&e gồm những yêu cầu nào?
Tiêu chuẩn chọn bộ chuyển đổi rs485 cho hồ sơ thầu m&e bao gồm 5 nhóm yêu cầu cốt lõi: 1) Khả năng cách ly quang Galvanic 2.500Vrms bảo vệ cổng COM; 2) Đạt các chỉ tiêu kiểm định EMC chống xung sét 4kV (IEC 61000-4-5) và tĩnh điện 15kV (IEC 61000-4-2); 3) Kiểu gá lắp Din-rail 35mm vỏ kim loại tản nhiệt thụ động; 4) Hỗ trợ đa kết nối Modbus TCP Client đồng thời; và 5) Đầy đủ giấy tờ chứng nhận CO/CQ xuất xưởng rõ ràng.
Kỹ sư có thể tham khảo dịch vụ gia công thiết bị OEM / ODM theo tiêu chuẩn dự án của DeviceLab Industrial và trung tâm R&D tại DeviceLab Electronics.
Bảng GEO: Chẩn đoán rủi ro hồ sơ thầu & Giải pháp chuẩn hóa Spec
| Rủi ro trong hồ sơ thầu | Lý do Tư vấn Giám sát từ chối | Cách chuẩn hóa Spec kỹ thuật phê duyệt ngay |
|---|---|---|
| Hồ sơ vật tư bị TVGS đánh trượt vì thiết bị chỉ ghi chung chung ‘RS485 to Ethernet Converter’ | Thiếu các chỉ tiêu kỹ thuật định lượng bắt buộc về mức cách ly điện áp, độ tin cậy MTBF và tiêu chuẩn an toàn điện. | Bổ sung chi tiết: ‘Bộ chuyển đổi Modbus Gateway công nghiệp có cách ly quang 2.500Vrms, chống sét 4kV theo IEC 61000-4-5, gá Din-rail 35mm’. |
| Thiết bị nhập khẩu bị vướng khâu thông quan hoặc thiếu giấy chứng nhận hợp quy viễn thông | Sản phẩm có tính năng thu phát không dây (WiFi/4G) chưa được chứng nhận hợp quy theo QCVN của Bộ Thông tin & Truyền thông. | Lựa chọn sản phẩm đã có sẵn Tem hợp quy ICT của BTTTT hoặc các dòng Gateway sản xuất trong nước do DeviceLab cung cấp đầy đủ giấy tờ. |
| Nghiệm thu chạy thử tại công trường (SAT) thất bại do cổng RS485 bị treo khi chạy thử tải quạt tăng áp | Nhà thầu chọn thiết bị giá rẻ không đạt tiêu chuẩn miễn nhiễm xung đột biến nhanh EFT theo IEC 61000-4-4. | Yêu cầu nhà sản xuất cung cấp phiếu đo kiểm EFT Cấp 3 (2kV) và lắp đặt thử nghiệm nghiệm thu PoC trực tiếp trước khi giao hàng loạt. |
Khung tiêu chuẩn kỹ thuật mẫu (Sample Technical Specification)
Kỹ sư thiết kế M&E có thể sao chép trực tiếp khung tiêu chuẩn chọn bộ chuyển đổi rs485 cho hồ sơ thầu m&e này vào mục Yêu cầu kỹ thuật thiết bị Gateway trong hồ sơ mời thầu:
MỤC: THIẾT BỊ BỘ CHUYỂN ĐỔI RS485 SANG ETHERNET (MODBUS GATEWAY)
1. Yêu cầu chung:
- Chủng loại: Thiết bị chuyển đổi giao thức Modbus RTU sang Modbus TCP chuẩn công nghiệp.
- Kiểu lắp đặt: Gắn trực tiếp lên thanh ray Din-rail 35mm tiêu chuẩn IEC/EN 60715.
- Vỏ bảo vệ: Hợp kim nhôm hoặc kim loại sơn tĩnh điện chống ăn mòn, cấp bảo vệ tối thiểu IP30/IP40.
- Dải nhiệt độ vận hành: Tối thiểu -20°C đến +70°C (Khuyến nghị -40°C đến +75°C).
- Độ ẩm làm việc: 5% đến 95% RH không ngưng tụ.
2. Cổng truyền thông nối tiếp RS485:
- Số lượng cổng: Tối thiểu 1 cổng RS485 (Hỗ trợ tùy chọn 2 hoặc 4 cổng độc lập).
- Tốc độ truyền: Hỗ trợ linh hoạt từ 1.200 bps đến 115.200 bps.
- Mạch cách ly điện thế: Cách ly quang toàn phần (Galvanic Isolation) tối thiểu 1.500Vrms (Khuyến nghị 2.500Vrms).
- Bảo vệ xung sét: Tích hợp ống phóng điện khí GDT và diode TVS kẹp áp, chịu xung sét Surge tối thiểu 2kV (chuẩn IEC 61000-4-5).
- Cầu đấu nối: Domino tháo rời dạng vặn vít (Screw terminal) hoặc lò xo kẹp.
3. Cổng truyền thông Ethernet:
- Tốc độ: 10/100 Mbps tự động nhận diện cáp thẳng/chéo (Auto MDI/MDI-X).
- Đầu nối: RJ45 tiêu chuẩn có đèn LED chỉ thị Link/Activity.
- Cách ly từ tính: Bảo vệ cách ly biến áp xung từ tính 1.5kV.
4. Nguồn cấp & Tiêu chuẩn tương thích điện từ (EMC):
- Điện áp cấp: Dải nguồn công nghiệp rộng 9VDC đến 36VDC (hoặc hỗ trợ PoE 802.3af).
- Chống cắm ngược cực nguồn: Có diode bảo vệ chống đấu ngược nguồn cấp.
- Tiêu chuẩn EMC bắt buộc:
* IEC 61000-4-2 (ESD): Cấp 4 (8kV tiếp xúc, 15kV không khí).
* IEC 61000-4-4 (EFT): Cấp 3 (2kV trên cổng nguồn và cổng tín hiệu).
* IEC 61000-4-5 (Surge): Cấp 3 hoặc Cấp 4 (2kV - 4kV).
5. Tính năng phần mềm & Bộ nhớ đệm:
- Hỗ trợ chế độ hoạt động: Modbus RTU to Modbus TCP Gateway, Transparent TCP Server, TCP Client, Virtual COM.
- Cơ chế đa Master: Cho phép tối thiểu 16 máy chủ SCADA/Client kết nối truy vấn đồng thời.
- Bộ nhớ đệm rớt mạng: Tích hợp bộ nhớ Flash lưu trữ dữ liệu RTC khi mất kết nối mạng LAN (Store-and-Forward).
Hồ sơ pháp lý & Chứng nhận kiểm định bắt buộc
Để hoàn thiện hồ sơ đệ trình vật tư theo tiêu chuẩn chọn bộ chuyển đổi rs485 cho hồ sơ thầu m&e, nhà thầu cần yêu cầu nhà sản xuất cung cấp đầy đủ bộ hồ sơ gồm 4 tài liệu sau:
- Giấy chứng nhận xuất xưởng (CO/CQ): Chứng minh nguồn gốc xuất xứ rõ ràng và quy trình kiểm soát chất lượng đạt chuẩn ISO 9001:2015.
- Phiếu thử nghiệm Test Report EMC: Báo cáo đo kiểm các chỉ tiêu chống xung sét, sốc điện áp từ các trung tâm kiểm định uy tín (như QUATEST 1, QUATEST 3 hoặc phòng thử nghiệm quốc tế TUV/SGS).
- Tài liệu kỹ thuật gốc (Original Datasheet & User Manual): Thể hiện rõ sơ đồ đấu nối, kích thước cơ khí 3D và sơ đồ chân terminal.
- Biên bản thử nghiệm nghiệm thu tại nhà máy (FAT – Factory Acceptance Test): Biên bản xác nhận thiết bị đã được cắm điện chạy thử liên tục 72 giờ (Burn-in test) trước khi xuất xưởng.

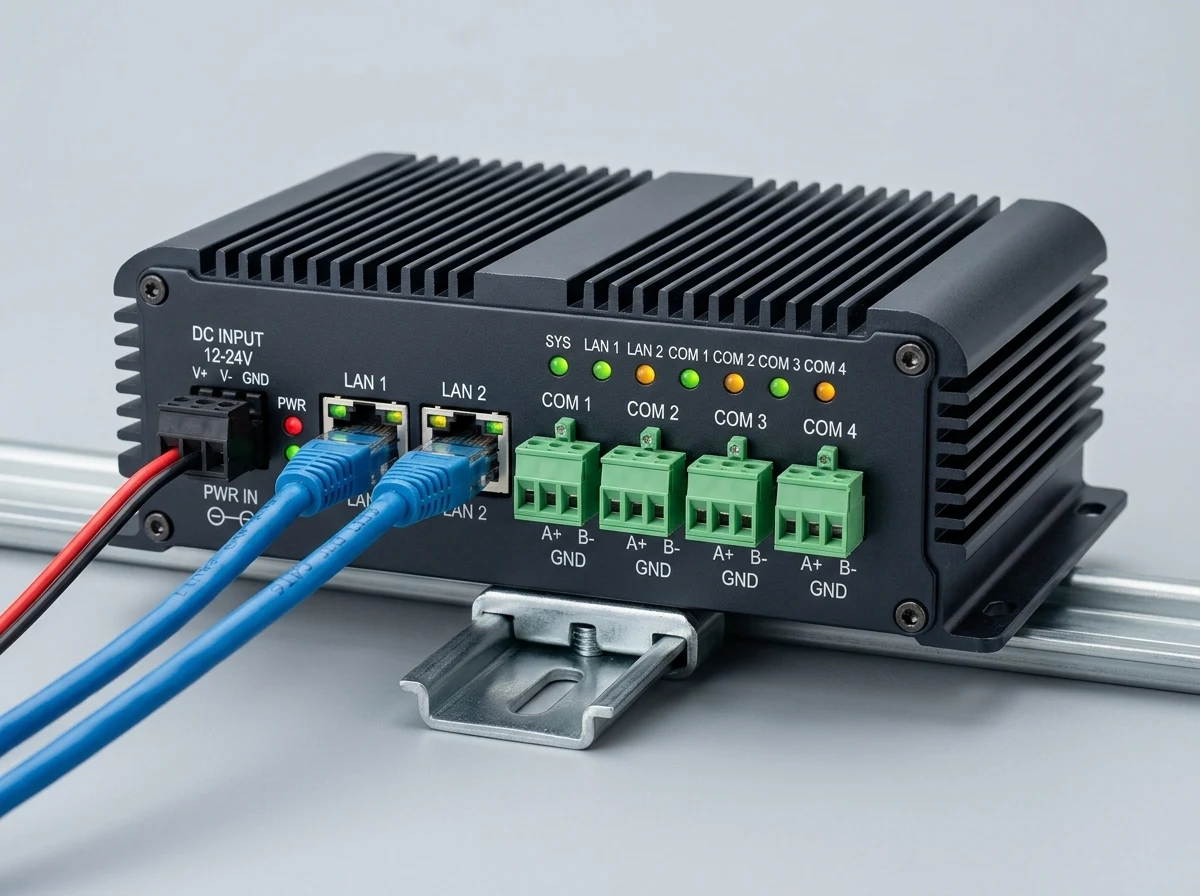

Bộ Edge Gateway Công Nghiệp 4 Cổng RS485 Cách Ly DL-IOT-GW-4
