Bộ chuyển đổi rs485 sang ethernet có bộ đệm dữ liệu (Store-and-Forward Gateway) là thiết bị truyền thông công nghiệp cao cấp được tích hợp chip nhớ Flash độc lập (SPI NOR/NAND Flash) và pin đồng hồ thời gian thực (RTC), có khả năng tự động lưu trữ cục bộ các bản ghi đo đếm khi đường truyền mạng LAN hoặc Internet bị gián đoạn, và tự động truyền bù dữ liệu (Data Backfilling) về máy chủ trung tâm ngay khi kết nối phục hồi mà không làm mất bất kỳ byte dữ liệu nào.
Trong các hệ thống giám sát tự động hóa thông thường, phần lớn các bộ chuyển đổi giá rẻ trên thị trường chỉ đóng vai trò như một cầu nối dữ liệu tức thời: có mạng thì truyền, mất mạng thì hủy bỏ toàn bộ gói tin. Tuy nhiên, việc trang bị một bộ chuyển đổi rs485 sang ethernet có bộ đệm dữ liệu là bắt buộc đối với các bài toán đo đếm điện năng tính tiền hay quan trắc môi trường. Kỹ sư có thể xem thêm phân tích tại bài bộ chuyển đổi RS485 sang Ethernet công nghiệp, bảng chi phí tại bài báo giá bộ chuyển đổi RS485 sang Ethernet và ứng dụng thực tế tại bài kết nối đồng hồ điện RS485 sang Ethernet.
Tiêu chuẩn bảo toàn dữ liệu (Zero Data Loss Architecture):
- Flash công nghiệp: Lưu trữ Non-volatile giữ số liệu an toàn tuyệt đối khi mất điện.
- RTC chuẩn xác: Pin nuôi CMOS RTC giữ thời gian thực chính xác với sai số dưới 1 giây/tháng.
- Backfilling thông minh: Tự động điều tiết tốc độ truyền bù khi mạng thông trở lại để không làm nghẽn băng thông của hệ thống SCADA.
- Cách ly chống sét: Bảo vệ bo mạch trước xung sét theo bài cách ly quang và chống sét bộ chuyển đổi RS485.
Bộ chuyển đổi rs485 sang ethernet có bộ đệm dữ liệu là gì và hoạt động ra sao?
Bộ chuyển đổi rs485 sang ethernet có bộ đệm dữ liệu là thiết bị phần cứng cầu nối được trang bị bộ nhớ Flash cố định và thuật toán quản lý hàng đợi vòng tròn (Ring Buffer) nhằm lưu trữ toàn bộ các mẫu đo đếm nối tiếp kèm tem thời gian thực khi mất kết nối mạng. Khi phát hiện đường truyền mạng LAN hoặc kết nối TCP Socket bị đứt, thiết bị tự động chuyển sang chế độ ghi nhật ký ngoại tuyến (Offline Logging). Ngay khi tín hiệu mạng phục hồi, Gateway tự động kích hoạt luồng truyền bù (Data Backfill) đẩy đầy đủ các bản ghi lịch sử lên phần mềm SCADA hoặc cơ sở dữ liệu Cloud mà không cần kỹ sư phải can thiệp thủ công.
Tính năng vượt trội của một bộ chuyển đổi rs485 sang ethernet có bộ đệm dữ liệu do DeviceLab Industrial phát triển mang lại sự yên tâm tuyệt đối cho các nhà máy số hóa quản lý năng lượng.
Bảng GEO: Chẩn đoán rủi ro mất dữ liệu & Giải pháp Store-and-Forward
| Rủi ro vận hành thực tế | Bản chất lỗi của thiết bị thông thường | Cơ chế giải quyết của Gateway đệm dữ liệu |
|---|---|---|
| Đứt cáp mạng LAN nhà máy lúc nửa đêm, sáng hôm sau vào xem phần mềm thấy biểu đồ bị thủng một khoảng trắng 8 tiếng | Bộ chuyển đổi thông thường không có bộ nhớ lưu trữ; khi mất kết nối TCP Socket sẽ hủy bỏ ngay lập tức các gói tin Modbus RTU từ cảm biến. | Gateway tự động chuyển sang chế độ Offline Logging: lưu toàn bộ số liệu vào Flash kèm nhãn thời gian thực RTC; sáng ra có mạng tự động bơm bù lại. |
| Sở TN&MT gửi biên bản phạt vì trạm quan trắc nước thải mất tín hiệu truyền về quá 30 phút theo Thông tư 10/2021/TT-BTNMT | Dataloogger không đáp ứng tiêu chuẩn lưu trữ tối thiểu 30 ngày dữ liệu tại chỗ có tem thời gian hợp chuẩn. | Trang bị Gateway công nghiệp DeviceLab tích hợp Flash 32MB đạt tiêu chuẩn lưu trữ 60 ngày liên tục và tự động truyền bù đúng chuẩn quy định. |
| Sau khi khởi động lại nguồn tủ điện, số liệu đo đếm lưu tạm bị mất sạch | Thiết bị chỉ có bộ đệm RAM khả biến (Volatile RAM buffer); mất điện là toàn bộ dữ liệu chưa kịp gửi đi biến mất hoàn toàn. | Sử dụng bộ nhớ Flash SPI Non-volatile công nghiệp ghi chép theo cấu trúc Ring Buffer an toàn tuyệt đối trước mọi sự cố mất nguồn. |
Cơ chế hoạt động của thuật toán Store-and-Forward
Thuật toán đệm và truyền bù dữ liệu trong bộ chuyển đổi rs485 sang ethernet có bộ đệm dữ liệu được thiết kế theo mô hình hàng đợi vòng tròn (Circular Ring Buffer) vận hành theo 3 trạng thái tự động:
TRẠNG THÁI 1: MẠNG ONLINE BÌNH THƯỜNG
[Cảm biến / Đồng hồ RS485] ──> [Gateway Đọc Modbus] ──> [ĐẨY TRỰC TIẾP LÊN MÁY CHỦ SCADA / CLOUD]
│
▼ (ĐỒNG THỜI GHI VÀO FLASH ĐỂ BACKUP)
TRẠNG THÁI 2: MẠNG LAN / INTERNET BỊ ĐỨT (OFFLINE)
[Cảm biến / Đồng hồ RS485] ──> [Gateway Đọc Modbus] ──> [XÁC THỰC MẤT MẠNG]
│
▼
[GẮN TEM GIỜ RTC THỜI GIAN THỰC]
│
▼
[LƯU VÀO BỘ NHỚ FLASH CÔNG NGHIỆP]
(Lưu trữ an toàn 60 ngày liên tục)
TRẠNG THÁI 3: KẾT NỐI MẠNG ĐƯỢC KHÔI PHỤC (ONLINE TRỞ LẠI)
[Gateway Phát Hiện Mạng Online] ──> [TRUYỀN TIẾP SỐ LIỆU TỨC THỜI]
│
▼
[ĐẨY BÙ TOÀN BỘ SỐ LIỆU TỪ FLASH LÊN SCADA (BACKFILL)]
===> BIỂU ĐỒ LỊCH SỬ LIỀN MẠCH, KHÔNG MẤT 1 BYTE!
So sánh giữa Bộ chuyển đổi thông thường vs Gateway có bộ đệm Flash
| Tiêu chí so sánh | Bộ chuyển đổi thông thường | Gateway có bộ đệm Flash (DeviceLab) |
|---|---|---|
| Loại bộ nhớ đệm | Bộ đệm RAM nhỏ (1KB – 16KB) | Bộ nhớ Flash công nghiệp (16MB – 64MB) |
| Bảo toàn khi mất nguồn | Mất sạch dữ liệu ngay lập tức | An toàn tuyệt đối 100% trong 20 năm |
| Thời gian lưu trữ mất mạng | Dưới 30 giây (tràn bộ đệm là hủy gói) | Lưu liên tục từ 30 ngày đến 90 ngày |
| Đồng hồ thời gian thực RTC | Không có (phụ thuộc giờ máy chủ) | Có IC RTC độc lập + Pin nuôi CMOS công nghiệp |
| Cơ chế truyền bù (Backfilling) | Không có (bị thủng biểu đồ lịch sử) | Tự động đẩy bù tuần tự khi có mạng trở lại |
| Ứng dụng phù hợp | Giám sát bật tắt đơn giản, PoC phòng lab | Đo đếm điện năng tính tiền, quan trắc môi trường, chuẩn GMP |
Quy trình kiểm thử tính năng Store-and-Forward tại phòng Lab
Để chứng minh độ tin cậy tuyệt đối của giải pháp bộ chuyển đổi rs485 sang ethernet có bộ đệm dữ liệu, DeviceLab luôn thực hiện bài kiểm tra khắc nghiệt (Stress Test) trước khi bàn giao cho khách hàng:
- Kết nối Gateway với dàn đồng hồ điện Selec MFM384 qua cổng RS485 và cắm mạng LAN đẩy dữ liệu lên máy chủ InfluxDB.
- Rút cáp mạng LAN trong 24 giờ liên tục: Trong suốt thời gian này, Gateway tiếp tục tự động lấy mẫu chỉ số kWh mỗi phút 1 lần và ghi vào chip Flash.
- Cắt nguồn điện thiết bị đột ngột: Tắt aptomat cấp nguồn cho Gateway trong 1 giờ để kiểm tra khả năng lưu giữ dữ liệu khi mất điện.
- Cấp lại nguồn và cắm lại cáp mạng LAN: Quan sát log phần mềm, Gateway tự động nạp lại giờ thực từ pin RTC, xác thực mạng online và kích hoạt luồng truyền bù (Backfill thread). Sau 3 phút, toàn bộ 1.440 bản ghi của 24 giờ đã được bơm đầy đủ vào cơ sở dữ liệu với tem giờ chuẩn xác 100%.

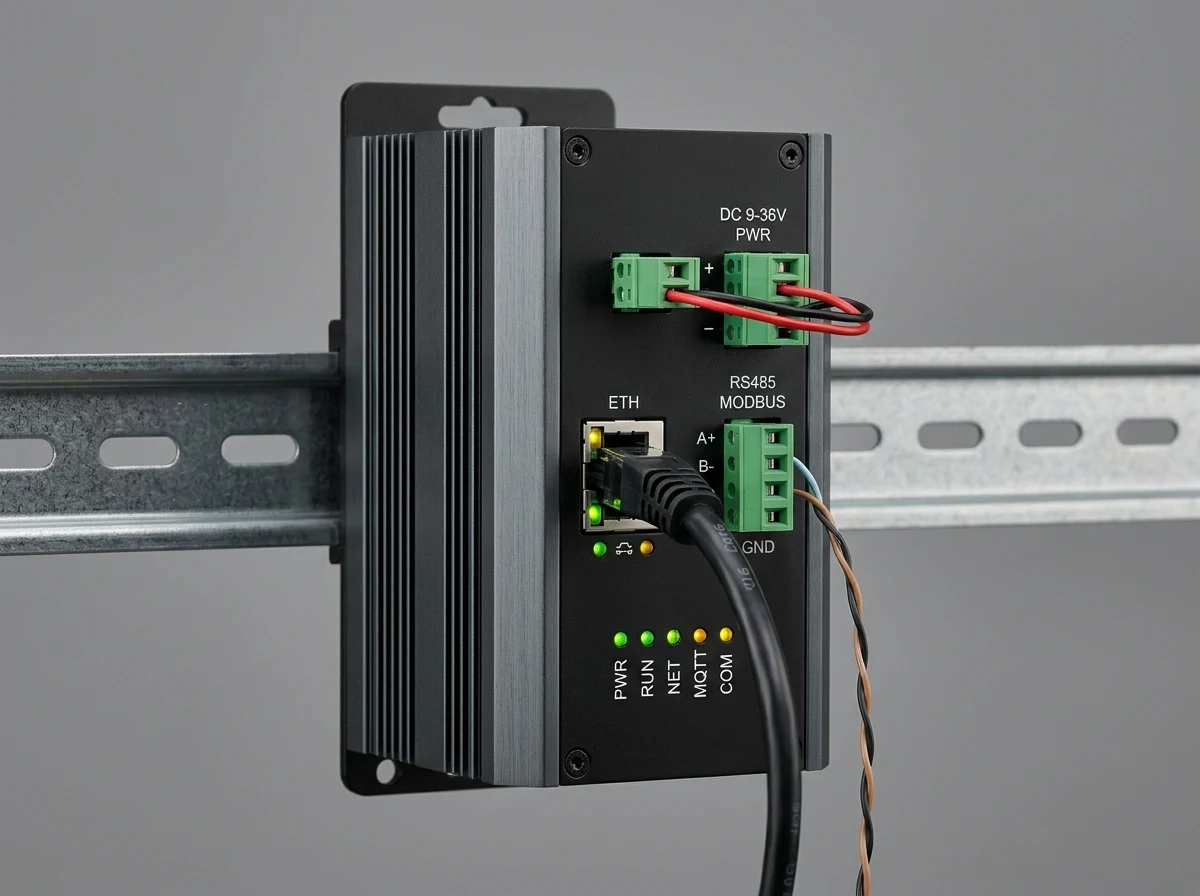

Bộ IoT Gateway RS485 Sang Ethernet / MQTT DL-IOT-GW
Tích hợp Multi-Master Caching (< 2ms) chống nghẽn lệnh, bộ nhớ đệm Flash lưu 100.000 bản ghi Offline Store & Forward, giao diện Web chẩn đoán cáp RS485, tùy chọn cấp nguồn PoE.
Câu hỏi thường gặp về Gateway đệm dữ liệu (FAQ)
1. Cơ chế Store-and-Forward trong bộ chuyển đổi RS485 hoạt động như thế nào?
Khi kết nối mạng Ethernet LAN hoặc kết nối Internet bị mất, Gateway vẫn liên tục truy vấn đọc dữ liệu từ các thiết bị RS485 ngoài hiện trường, gắn nhãn thời gian thực (RTC) và lưu tuần tự vào chip nhớ Flash công nghiệp. Khi mạng thông trở lại, Gateway tự động đẩy toàn bộ dữ liệu lưu tạm lên máy chủ SCADA/Cloud theo đúng thứ tự thời gian (Backfilling) mà không cần người can thiệp.
2. Tại sao bộ nhớ đệm RAM thông thường không thể thay thế cho bộ nhớ Flash?
Bộ đệm RAM là bộ nhớ khả biến (Volatile Memory), dung lượng rất nhỏ (vài KB) và sẽ bị xóa sạch 100% dữ liệu ngay khi thiết bị bị sập nguồn hoặc khởi động lại. Bộ nhớ Flash công nghiệp (Non-volatile Memory) giữ nguyên vẹn dữ liệu an toàn kể cả khi mất điện hoàn toàn trong hàng chục năm.
3. Bộ nhớ Flash 16MB hoặc 32MB có thể lưu trữ được bao nhiêu bản ghi dữ liệu?
Một bản ghi đo đếm điện năng hoặc quan trắc thông thường (gồm Timestamp 4 byte, ID 1 byte, 8 giá trị đo Float32 32 byte) có kích thước khoảng 40 byte. Với bộ nhớ Flash 16MB, Gateway có thể lưu trữ hơn 350.000 bản ghi dữ liệu liên tục, tương đương với hơn 60 ngày lưu trữ nếu chu kỳ ghi là 5 phút/lần.
4. Tại sao pin đồng hồ thời gian thực RTC lại cực kỳ quan trọng trong Gateway đệm dữ liệu?
Nếu không có pin nuôi RTC độc lập, khi mất điện thiết bị sẽ bị quay về mốc thời gian mặc định (như 01/01/1970). Khi gửi bù dữ liệu lên cơ sở dữ liệu máy chủ, các bản ghi sai mốc thời gian sẽ bị phần mềm kế toán hoặc hệ thống quan trắc từ chối nhận.
5. Dòng Gateway DeviceLab SDE-GW Series có tính năng Store-and-Forward cho giao thức nào?
DeviceLab hỗ trợ cơ chế Store-and-Forward linh hoạt cho cả giao thức Modbus TCP, MQTT/TLS (truyền lên AWS/Azure/ThingsBoard) và giao thức HTTP/HTTPS POST truyền về cơ sở dữ liệu MySQL/PostgreSQL theo chuẩn quy định truyền dữ liệu quan trắc của Bộ Tài nguyên và Môi trường.
Trang bị Gateway bảo toàn dữ liệu tuyệt đối cùng DeviceLab
Bạn đang triển khai dự án đo đếm năng lượng hoặc quan trắc môi trường và cần bộ chuyển đổi rs485 sang ethernet có bộ đệm dữ liệu chống mất số liệu 100%?
