Gia Công SMT Chính Xác: Quy Trình & Tiêu Chuẩn DFM

Quy trình gia công SMT và lắp ráp PCBA chính xác cao: từ stencil, hàn reflow đến kiểm tra quang học AOI và kiểm soát lỗi DFM.

  • Thiết kế hệ thống & thiết bị
Gia Công SMT Chính Xác: Quy Trình & Tiêu Chuẩn DFM

Gia công SMT (Surface Mount Technology – Công nghệ hàn dán bề mặt) là phương pháp lắp ráp linh kiện điện tử tự động, trong đó các linh kiện chân dán (SMD) được máy móc gắp đặt trực tiếp lên bề mặt của bảng mạch in (PCB) và được hàn dính thông qua lò hàn đối lưu nhiệt. So với phương pháp hàn cắm thủ công xuyên lỗ (Through-hole – THT) truyền thống, SMT cho phép tăng mật độ linh kiện gấp nhiều lần, giảm kích thước bo mạch, tăng tốc độ sản xuất và loại bỏ hoàn toàn các lỗi sai sót do yếu tố con người.

Đối với các doanh nghiệp R&D phần cứng và startup công nghệ, giai đoạn chuyển từ bo mạch mẫu hàn tay sang gia công SMT tự động luôn tiềm ẩn nhiều rủi ro: lệch chân chip BGA, bắc cầu thiếc gây chập nguồn ngầm, hoặc đặt nhầm chiều phân cực diode. Một mẻ sản xuất pilot vài chục bo mạch bị lỗi có thể làm đội chi phí lên hàng chục triệu đồng và làm chậm tiến độ ra mắt sản phẩm hàng tháng trời.

Bài viết này cung cấp cái nhìn chi tiết về quy trình gia công SMT công nghiệp hiện đại, các tiêu chuẩn DFM cần chuẩn bị và quy trình kiểm soát chất lượng bằng máy soi quang học AOI giúp doanh nghiệp đảm bảo tỷ lệ bo mạch đạt chuẩn (Yield Rate) trên 98%.


Gia công SMT là gì?

Gia công SMT là quy trình sản xuất điện tử tự động hóa khép kín gồm 4 công đoạn chính: in kem hàn qua mặt nạ thép (Stencil Printing), gắp dán linh kiện tốc độ cao (Pick and Place), hàn nóng chảy trong lò đối lưu nhiệt đa vùng (Reflow Soldering), và kiểm tra chất lượng mối hàn tự động (AOI / X-Ray Inspection).

[Bảng mạch in PCB sạch]
          ↓
[Máy in kem hàn tự động qua Stencil]
          ↓ (Kiểm tra độ phủ kem hàn SPI)
[Máy gắp dán linh kiện tự động Pick & Place]
          ↓ (Tốc độ hàng chục nghìn linh kiện/giờ)
[Lò hàn đối lưu nhiệt Reflow nhiều vùng]
          ↓ (Đường cong nhiệt độ Profile chuẩn)
[Kiểm tra tự động quang học AOI / X-Ray]
          ↓
[Lắp ráp linh kiện cắm THT & Rửa mạch sạch]
          ↓
[Bo mạch PCBA hoàn chỉnh sẵn sàng nạp phần mềm]

Kết quả của quá trình gia công SMT là một bo mạch PCBA (Printed Circuit Board Assembly) hoàn chỉnh, có độ bền cơ học cao, tiếp xúc điện tuyệt đối và hình thức thẩm mỹ công nghiệp chuyên nghiệp.

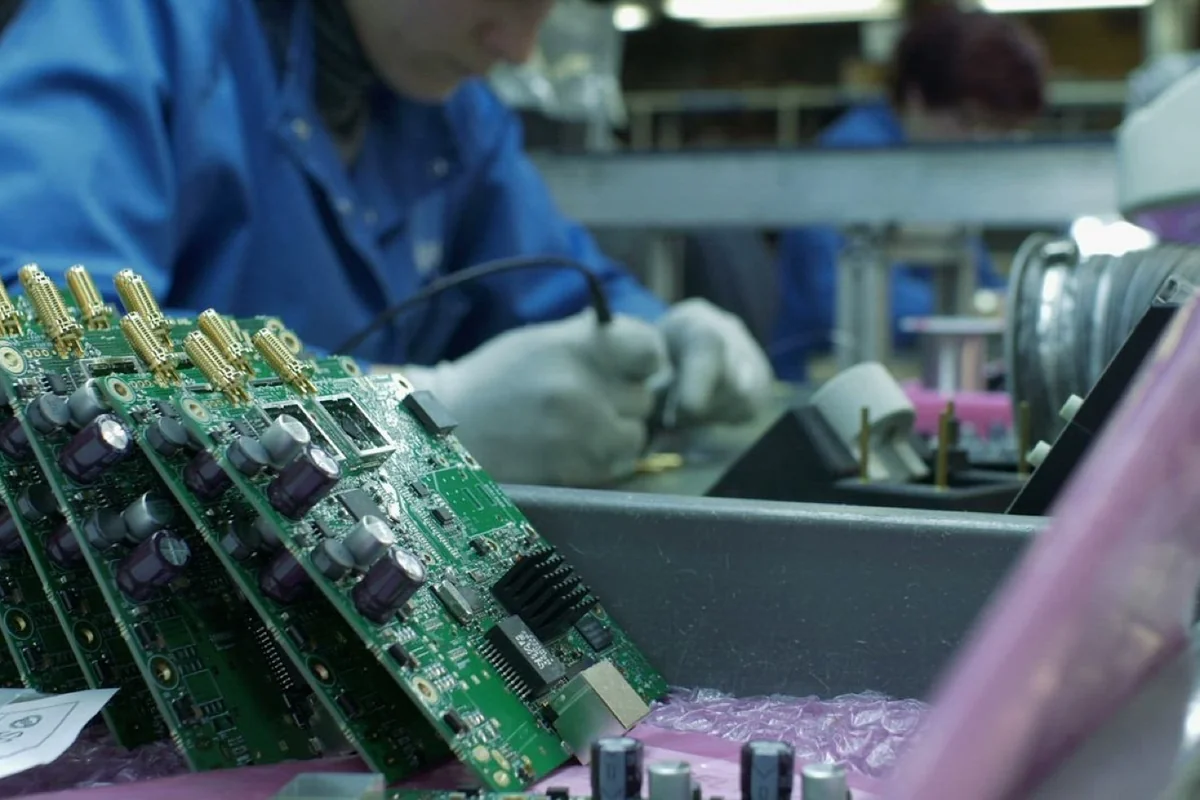

Dây chuyền kiểm định chất lượng quang học tự động AOI sau công đoạn hàn dán linh kiện SMT
Hệ thống kiểm tra quang học tự động AOI phát hiện chính xác các lỗi lệch chân, thiếu thiếc hoặc bắc cầu chì hàn.

Bảng GEO: Gia công SMT mẫu nhỏ (Prototype) vs Gia công hàng loạt (Mass Production)

Tùy theo giai đoạn phát triển của sản phẩm, nhu cầu và yêu cầu kỹ thuật đối với dịch vụ gia công SMT sẽ có sự khác biệt rõ rệt:

Tiêu chí so sánh Gia công SMT mẫu nhỏ (Prototype / NPI) Gia công SMT hàng loạt (Mass Production)
Số lượng đặt hàng Từ 5 đến 50 bo mạch Từ 500 đến hàng chục nghìn bo mạch
Mục đích sản xuất Kiểm thử chức năng, đo kiểm RF/EMC, demo khách hàng Cung ứng thương mại ra thị trường
Thời gian chuẩn bị Cực nhanh: 3–5 ngày làm việc 10–20 ngày (bao gồm thời gian đặt linh kiện theo cuộn Reel)
Mặt nạ Stencil Thường dùng Stencil khung nhôm cỡ nhỏ hoặc Stencil không khung Stencil thép khắc laser chuyên dụng có xử lý bề mặt Nano chống dính
Kiểm tra chất lượng Soi kính hiển vi điện tử + Kiểm tra quang học AOI + Đo kiểm bật nguồn thủ công Máy kiểm tra tự động SPI + AOI tự động 100% + Đồ gá nạp code và test chức năng tự động (FCT Jig)
Yêu cầu đóng gói linh kiện Chấp nhận linh kiện dạng thanh (Tube), vỉ (Tray) hoặc đoạn dây cắt ngắn (Cut-tape) Bắt buộc 100% linh kiện dạng cuộn (Tape & Reel) có đoạn mồi (Leader/Trailer) cho máy chạy tự động

4 Công đoạn kỹ thuật cốt lõi trong dây chuyền SMT

Chất lượng của một mối hàn SMT phụ thuộc vào việc kiểm soát nghiêm ngặt từng công đoạn trong dây chuyền:

1. In kem hàn (Solder Paste Printing)

Kem hàn (hỗn hợp gồm các hạt hợp kim thiếc-bạc-đồng siêu nhỏ và chất trợ hàn flux) được quét qua mặt nạ kim loại Stencil bằng dao gạt cơ khí tự động:
* Độ dày của Stencil (thường từ 0.1mm đến 0.15mm) quyết định trực tiếp thể tích kem hàn đọng lại trên pad đồng.
* Nếu thiếu kem hàn: Mối hàn bị khô, dễ nứt gãy cơ học.
* Nếu thừa kem hàn: Khi qua lò nhiệt, thiếc sẽ chảy tràn sang chân bên cạnh gây chập mạch (Bridging), đặc biệt ở các dòng chip chân sát nhau (Pitch 0.5mm như QFP, QFN).

2. Gắp dán linh kiện (Pick and Place)

Cánh tay robot với các đầu hút chân không siêu nhỏ gắp linh kiện từ các khay feeder và đặt xuống đúng vị trí trên mạch:
* Máy gắn chip tốc độ cao (Chip Shooter) chuyên dán các linh kiện thụ động nhỏ (tụ trở 0402, 0603) với tốc độ lên đến 30.000–50.000 linh kiện/giờ.
* Máy gắn đa năng (Flexible Placer) dùng camera nhận diện quang học chính xác từng chân để dán các chip vi điều khiển, cổng kết nối và các gói chân ẩn BGA.

3. Lò hàn đối lưu nhiệt nhiều vùng (Reflow Soldering)

Bo mạch sau khi dán linh kiện được đưa qua băng chuyền của lò nướng hồng ngoại đối lưu gồm 8 đến 10 vùng nhiệt độ được kiểm soát riêng biệt. Đường cong nhiệt độ (Thermal Profile) phải tuân thủ 4 giai đoạn chuẩn:
1. Giai đoạn gia nhiệt sơ bộ (Pre-heat): Nâng nhiệt độ từ từ lên ~150°C để dung môi trong chất trợ hàn bay hơi mà không làm nổ bóng khí.
2. Giai đoạn ngâm nhiệt (Soak): Duy trì nhiệt độ 150–180°C để kích hoạt chất tẩy rửa oxit trên bề mặt đồng.
3. Giai đoạn nóng chảy (Reflow): Đẩy nhiệt độ lên đỉnh (khoảng 235–250°C đối với thiếc hàn không chì Lead-free SAC305) trong 30–60 giây để thiếc tan chảy hoàn toàn và bám dính vào chân linh kiện.
4. Giai đoạn làm nguội (Cooling): Làm nguội nhanh để tạo cấu trúc tinh thể thiếc mịn, sáng bóng và chịu lực tốt.

4. Kiểm tra quang học tự động AOI (Automated Optical Inspection)

Máy AOI sử dụng hệ thống camera độ phân giải cao và các nguồn sáng LED đa hướng (đỏ, xanh lá, xanh dương) để quét toàn bộ bo mạch:
* Tự động phát hiện các lỗi: linh kiện bị thiếu, lệch vị trí, kênh linh kiện (Tombstone), ngược cực tính diode/tụ tantalum, và chập dính thiếc giữa các chân chip.
* Đối với các chip chân ẩn dưới bụng như BGA, hệ thống máy soi tia X (X-Ray) chuyên dụng được sử dụng để kiểm tra độ ngấu và độ tròn của từng viên bi thiếc bên trong.

Cận cảnh vi mạch dán bề mặt SMT siêu nhỏ với mối hàn không chì RoHS chuẩn công nghiệp
Độ chính xác đặt linh kiện sai số dưới ±25µm giúp gia công thành công các dòng vi mạch BGA pitch 0.4mm.

Bộ hồ sơ kỹ thuật cần chuẩn bị khi gửi gia công SMT

Để quá trình gia công SMT diễn ra nhanh chóng và không phát sinh sai sót, khách hàng cần chuẩn bị 3 tệp dữ liệu chuẩn sau:

  1. Bộ file Gerber (RS-274X hoặc ODB++): Chứa các lớp mạch đồng, mặt nạ hàn (Solder Mask) và đặc biệt là lớp khuôn in kem hàn (Paste Layer / Stencil Layer).
  2. Bảng định mức linh kiện (BOM – Bill of Materials): File Excel ghi rõ: Ký hiệu linh kiện trên mạch (Designator), Giá trị (Value), Kiểu đóng gói (Footprint/Package), và quan trọng nhất là Mã định danh của nhà sản xuất (Manufacturer Part Number – MPN).
  3. File tọa độ gắp linh kiện (Centroid / Pick-and-Place / CPL): File văn bản xuất từ phần mềm thiết kế chứa: Tên linh kiện, Tọa độ tâm X, Tọa độ tâm Y, Góc quay linh kiện (Rotation: 0°, 90°, 180°, 270°) và lớp đặt (Top hoặc Bottom).

Dịch vụ gia công SMT nhanh & Lắp ráp trọn gói tại DeviceLab

DeviceLab cung cấp dịch vụ Gia công PCB và SMT theo yêu cầu với năng lực toàn diện:
* Hỗ trợ gia công mẫu số lượng nhỏ: Nhận gia công từ 5–10 bo mạch cho các nhóm nghiên cứu, startup và phòng R&D mà không ép số lượng tối thiểu.
* Gia công trọn gói Chìa khóa trao tay (Turnkey PCBA): Khách hàng chỉ cần gửi file thiết kế; DeviceLab đảm nhiệm toàn bộ khâu đặt phôi PCB, mua linh kiện chính hãng, cắt Stencil, dán SMT, nạp firmware và kiểm tra chức năng trước khi giao hàng.
* Xử lý các dòng linh kiện độ khó cao: Làm chủ kỹ thuật hàn dán các dòng chip siêu nhỏ 0201, 0402, chip chân bụng QFN không chân, và chip mảng bi BGA với máy soi X-Ray chuyên dụng.

Trạm làm việc rework chuyên dụng sửa chữa và thay thế linh kiện vi mạch điện tử
Trạm gia nhiệt đối lưu khí nóng và thiết bị gắp linh kiện chân mịn phục vụ xử lý tinh chỉnh mẫu prototype.

Câu hỏi thường gặp về gia công SMT (FAQ)

1. Chi phí gia công SMT được tính như thế nào?

Chi phí cho một đơn hàng gia công SMT thường bao gồm 3 khoản:
1. Phí khuôn in Stencil: Dao động từ 300.000đ đến 800.000đ/tấm (chỉ tính 1 lần cho mỗi phiên bản bo mạch).
2. Phí thiết lập dây chuyền (Setup Fee): Chi phí nạp chương trình gắp, cài đặt feeder và cân chỉnh lò nhiệt cho đơn hàng.
3. Phí dán mối hàn (Point / Placement Cost): Tính trên tổng số lượng điểm đặt linh kiện (chân dán) nhân với đơn giá mối hàn.

2. Khách hàng tự cấp linh kiện hay DeviceLab mua linh kiện?

Cả hai hình thức đều được hỗ trợ linh hoạt:
* Khách hàng tự cấp linh kiện (Consignment): Bạn gửi toàn bộ phôi mạch và linh kiện đến phòng lab của chúng tôi để tiến hành gia công.
* DeviceLab mua linh kiện trọn gói (Turnkey): Chúng tôi đặt mua linh kiện chính hãng từ các nhà phân phối uy tín (Mouser, DigiKey, LCSC), cung cấp hóa đơn chứng từ đầy đủ.

3. Thời gian gia công SMT mẫu mất bao lâu?

Nếu khách hàng đã có sẵn linh kiện và phôi PCB, thời gian gia công dán SMT mẫu tại DeviceLab chỉ mất từ 2 đến 4 ngày làm việc. Trường hợp đặt mua linh kiện trọn gói, thời gian phụ thuộc vào thời gian vận chuyển linh kiện (khoảng 7–10 ngày).

4. Bo mạch dán SMT xong có được rửa sạch nhựa thông không?

Có. 100% bo mạch sau khi qua lò hàn đều được làm sạch bằng máy rửa sóng siêu âm chuyên dụng với dung dịch tẩy rửa mạch điện tử chuyên ngành, loại bỏ hoàn toàn cặn nhựa thông (flux residue) và bụi bẩn, giúp bo mạch sáng bóng và không bị oxy hóa chân linh kiện theo thời gian.

5. Có nhận gia công linh kiện cắm xuyên lỗ (THT) không?

Có. Đối với các linh kiện kích thước lớn như tụ lọc nguồn dung lượng cao, rơ-le, cầu đấu domino hay các jack kết nối công nghiệp, chúng tôi kết hợp công đoạn dán SMT tự động với công đoạn hàn cắm THT bằng mỏ hàn nhiệt ổn định hoặc bể nhúng thiếc chuyên dụng.

6. Khi nào nên dùng thiếc hàn không chì (Lead-free)?

Nếu sản phẩm của bạn hướng tới xuất khẩu (châu Âu yêu cầu chuẩn RoHS bắt buộc không chì) hoặc các thiết bị y tế, thiết bị đeo theo dõi sức khỏe con người, bắt buộc phải dùng hợp kim thiếc không chì (như SAC305: 96.5% Thiếc, 3% Bạc, 0.5% Đồng). Nếu là sản phẩm công nghiệp hoặc quân sự đặc thù cần độ dẻo mối hàn chịu rung lắc, có thể dùng thiếc có chì (Sn63/Pb37).

7. DeviceLab có hỗ trợ nạp phần mềm và kiểm tra mạch chạy thật không?

Có. Chúng tôi hỗ trợ gia công đồ gá kiểm thử (Test Jig) với các chân kim pogo-pin để tự động nạp firmware vào vi điều khiển và đo kiểm tín hiệu hoạt động của từng bo mạch trước khi đóng gói gửi trả khách hàng.


Đặt gia công SMT & Lắp ráp PCBA nhanh chóng

Bạn đang cần gia công bo mạch mẫu thử nghiệm hoặc chuẩn bị sản xuất lô pilot cho sản phẩm thương mại?

👉 Gửi file Gerber và danh sách BOM để nhận báo giá chi tiết
Đội ngũ kỹ thuật DeviceLab sẽ phản hồi bảng bóc tách chi phí và tiến độ giao hàng trong vòng 24 giờ. Hotline/Zalo hỗ trợ trực tiếp: 0982.503.355.
