Datalogger (bộ đo ghi dữ liệu công nghiệp) là thiết bị điện tử nhúng chuyên dụng được thiết kế để tự động thu thập, đo đạc, lưu trữ và truyền tải các đại lượng vật lý hoặc hóa học (như nhiệt độ, áp suất, độ ẩm, lưu lượng, điện năng, pH, TSS, COD) từ các cảm biến hiện trường theo chu kỳ thời gian thực xác định, đảm bảo dữ liệu toàn vẹn và không phụ thuộc vào sự can thiệp của con người.
Trọng điểm giải pháp & phần cứng Thông tư 10: Tham khảo ngay giải pháp quy chuẩn datalogger điều 39 thông tư 10 và cấu hình phần cứng đạt chuẩn datalogger quan trắc môi trường thông tư 10 (Model DeviceLab DL-ENV10) nằm trong cẩm nang kỹ thuật trạm quan trắc tự động của DeviceLab, hướng dẫn chi tiết từ đấu nối cảm biến đến nghiệm thu 72 giờ với Sở TN&MT.
📌 Tóm Tắt Khái Niệm & Cấu Trúc Datalogger (Key Takeaways):
- Nguyên lý cốt lõi: Chuyển đổi tín hiệu tương tự (Analog 4-20mA, 0-10V, RTD PT100) qua bộ chuyển đổi ADC độ phân giải cao (16-bit đến 24-bit) hoặc truy vấn giao thức số (Modbus RTU, Modbus TCP, SDI-12), gắn nhãn thời gian thực (RTC) và lưu trữ cục bộ.
- 3 Dòng Datalogger chính trên thị trường: Datalogger nhúng độc lập (Standalone RTOS – Độ tin cậy cao nhất), Datalogger dạng PC-based (Chạy Windows IPC) và Datalogger IoT không dây (Truyền 4G/NB-IoT trực tiếp lên Cloud).
- Bộ nhớ lưu trữ an toàn: Sử dụng bộ nhớ Flash công nghiệp (NOR/NAND) hoặc thẻ SD công nghiệp, tuyệt đối không dùng bộ nhớ RAM dễ bay hơi để phòng ngừa rủi ro mất điện.
- Các lĩnh vực ứng dụng trọng yếu: Quan trắc nước thải & khí thải công nghiệp CEMS, giám sát điện năng EMS, chuỗi cung ứng lạnh dược phẩm/thực phẩm, và mạng lưới cấp nước sạch đô thị.
Kiến Trúc Phần Cứng Của Một Thiết Bị Datalogger Hiện Đại
Một thiết bị Datalogger công nghiệp chuẩn mực không đơn thuần là một bộ vi điều khiển thu thập tín hiệu, mà là một hệ thống nhúng đồng bộ gồm 6 khối chức năng cốt lõi:
| SƠ ĐỒ KHỐI PHẦN CỨNG DATALOGGER CÔNG NGHIỆP |
+———————————————————————————–+
| [CẢM BIẾN HIỆN TRƯỜNG] |
| – Analog 4-20mA / 0-10V —–> [Khối ADC 16-bit Cách Ly Quang] |
| – Modbus RS485 / RS232 ——> [Khối Thu Phát Cách Ly 2.5kV] |
| – Tín hiệu xung / DI ——–> [Bộ Đếm Xung Tốc Độ Cao Opto] |
| | |
| v |
| [VI ĐIỀU KHIỂN TRUNG TÂM (MCU)] <—> [ĐỒNG HỒ RTC DS3231 BÙ NHIỆT] |
| – ARM Cortex-M4 (168MHz) |
| – Hệ điều hành FreeRTOS |
| | |
| v |
| [BỘ NHỚ LƯU TRỮ FLASH AN TOÀN] [KHỐI TRUYỀN THÔNG & CẢNH BÁO] |
| – Flash NOR SPI 32MB / LittleFS – Modem 4G LTE Cat 1 / NB-IoT |
| – Lưu > 180 ngày dữ liệu thô – Cổng Ethernet 10/100 RJ45 |
| – Giao thức: sFTP, MQTT, Modbus TCP |
+———————————————————————————–+
1. Khối chuyển đổi tương tự – số (ADC Front-End):
Các cảm biến công nghiệp truyền thống (như cảm biến áp suất, đo mức nước, sensor pH) thường phát tín hiệu dòng 4-20mA hoặc áp 0-10V. Datalogger chất lượng cao tích hợp bộ chuyển đổi ADC độ phân giải từ 16-bit đến 24-bit kèm mạch lọc nhiễu tích cực (Active Low-Pass Filter) và điện trở Shunt chuẩn xác sai số 0.05%, giúp nhận diện chính xác những thay đổi nhỏ nhất của môi trường mà không bị trôi số liệu theo nhiệt độ.
2. Khối vi xử lý trung tâm và hệ điều hành thời gian thực:
Trái tim của Datalogger là vi điều khiển chuyên dụng (thường là ARM Cortex-M4 hoặc STM32/NXP) vận hành hệ điều hành thời gian thực (RTOS). RTOS đảm bảo tính tiền định (deterministic): chu kỳ đọc cảm biến và lưu file luôn được thực thi đúng mili-giây quy định, không bao giờ bị trễ lệnh do các tiến trình nền như trên hệ điều hành máy tính thông thường.
3. Khối đồng hồ thời gian thực (RTC):
Mỗi bản ghi dữ liệu bắt buộc phải gắn kèm nhãn thời gian (Timestamp). Datalogger chuyên nghiệp sử dụng chip RTC cao cấp (như DS3231) tích hợp sẵn thạch anh bù nhiệt độ kỹ thuật số (TCXO), đảm bảo sai số thời gian không quá ±2 phút trong suốt 1 năm hoạt động độc lập không có kết nối internet.
So Sánh 3 Dòng Datalogger Phổ Biến Trên Thị Trường
Tùy theo yêu cầu của ứng dụng, các kỹ sư tự động hóa có thể lựa chọn 1 trong 3 cấu trúc Datalogger sau:
| Đặc tính kỹ thuật | Datalogger Nhúng RTOS (DL-ENV10) | Máy Tính IPC + SCADA | IoT Gateway Đẩy Cloud |
|---|---|---|---|
| Hệ điều hành | FreeRTOS (Thời gian thực, không virus) | Windows 10/11 IoT (Nhiều rủi ro lỗi OS) | Embedded Linux hoặc RTOS |
| Công suất tiêu thụ | Rất thấp (2W – 5W), chạy pin mặt trời tốt | Lớn (40W – 80W), bắt buộc dùng điện lưới | Thấp (3W – 8W) |
| Bộ đệm khi mất mạng | Lưu Flash cục bộ > 180 ngày (An toàn 100%) | Lưu ổ cứng SSD (Dễ lỗi phân vùng khi mất điện) | Bộ đệm RAM nhỏ, dễ mất dữ liệu khi mất mạng lâu |
| Thời gian khởi động | Dưới 2 giây sau khi cấp điện | 45 – 90 giây (Chờ Windows nạp service) | 15 – 30 giây |
| Ứng dụng phù hợp nhất | Quan trắc môi trường TT10, đo đếm điện năng EMS | Trung tâm điều khiển nhà máy, phòng Server | Giám sát máy móc đơn lẻ, nông nghiệp thông minh |
4 Ứng Dụng Thực Tế Đòi Hỏi Datalogger Công Nghiệp Khắt Khe Nhất

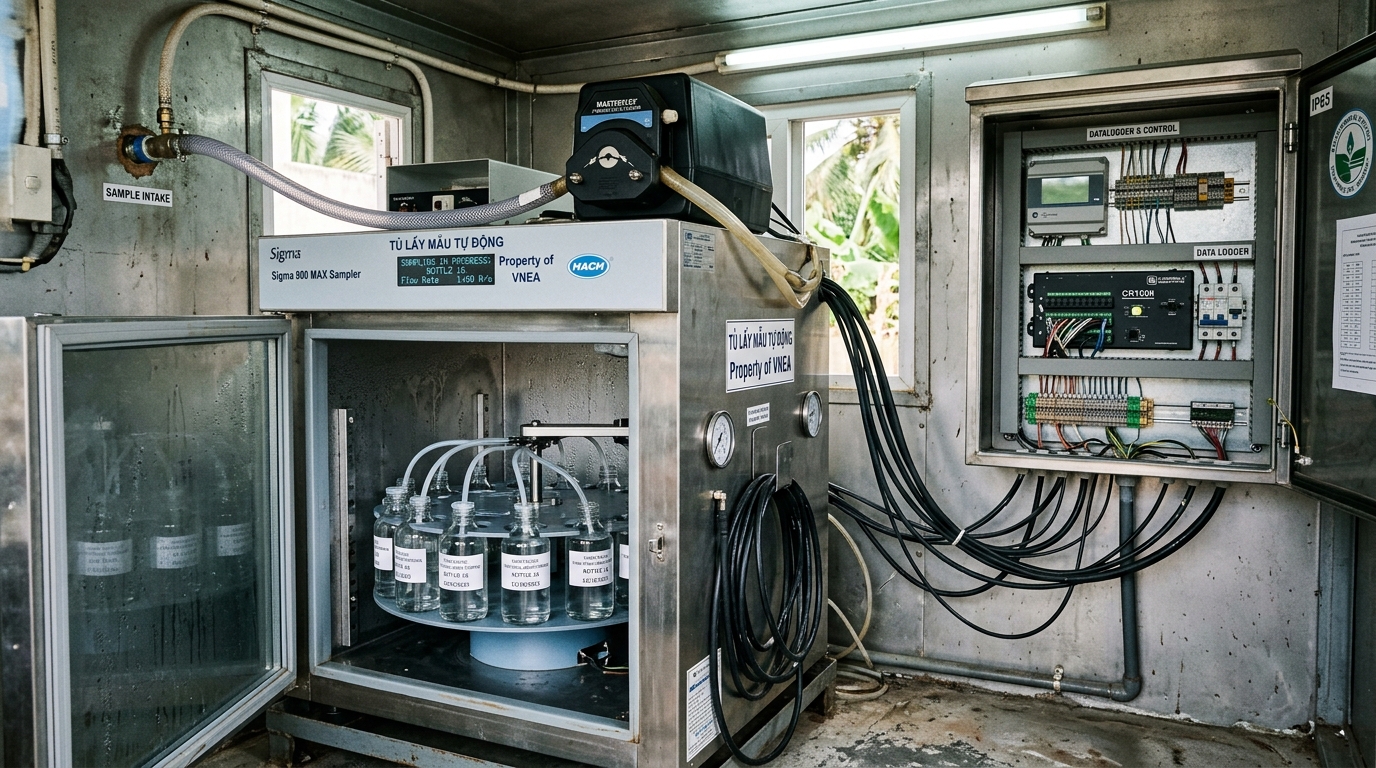

- 1. Trạm quan trắc môi trường tự động (Nước thải, Khí thải CEMS): Đáp ứng yêu cầu truyền dữ liệu 5 phút/lần về Sở TNMT qua sFTP theo Thông tư 10/2021/TT-BTNMT. Datalogger đóng vai trò là “hộp đen” pháp lý lưu trữ toàn bộ dữ liệu xả thải của doanh nghiệp.
- 2. Giám sát hệ thống điện năng nhà máy (Hệ thống EMS): Ghi nhận liên tục điện áp, dòng điện, công suất tác dụng kW, hệ số công suất Cos Phi và lượng điện năng tiêu thụ kWh từ hàng trăm đồng hồ đa năng để tính toán hiệu suất năng lượng và kiểm kê phát thải khí nhà kính.
- 3. Chuỗi cung ứng lạnh (Cold Chain) Dược phẩm & Thực phẩm: Ghi nhận nhiệt độ từ -80°C đến +50°C trong kho lạnh bảo quản vaccine, xe tải đông lạnh và tự động gửi cảnh báo SMS/Email khi nhiệt độ vượt ngưỡng bảo quản an toàn.
- 4. Mạng lưới cấp nước sạch đô thị (DMA Water Loss Monitoring): Lắp đặt trong các hố van ngập nước ngoài đường phố, vận hành bằng pin Lithium chuyên dụng trong 3-5 năm không cần thay pin, đo áp lực và lưu lượng nước để phát hiện sớm các điểm bục vỡ đường ống ngầm.
