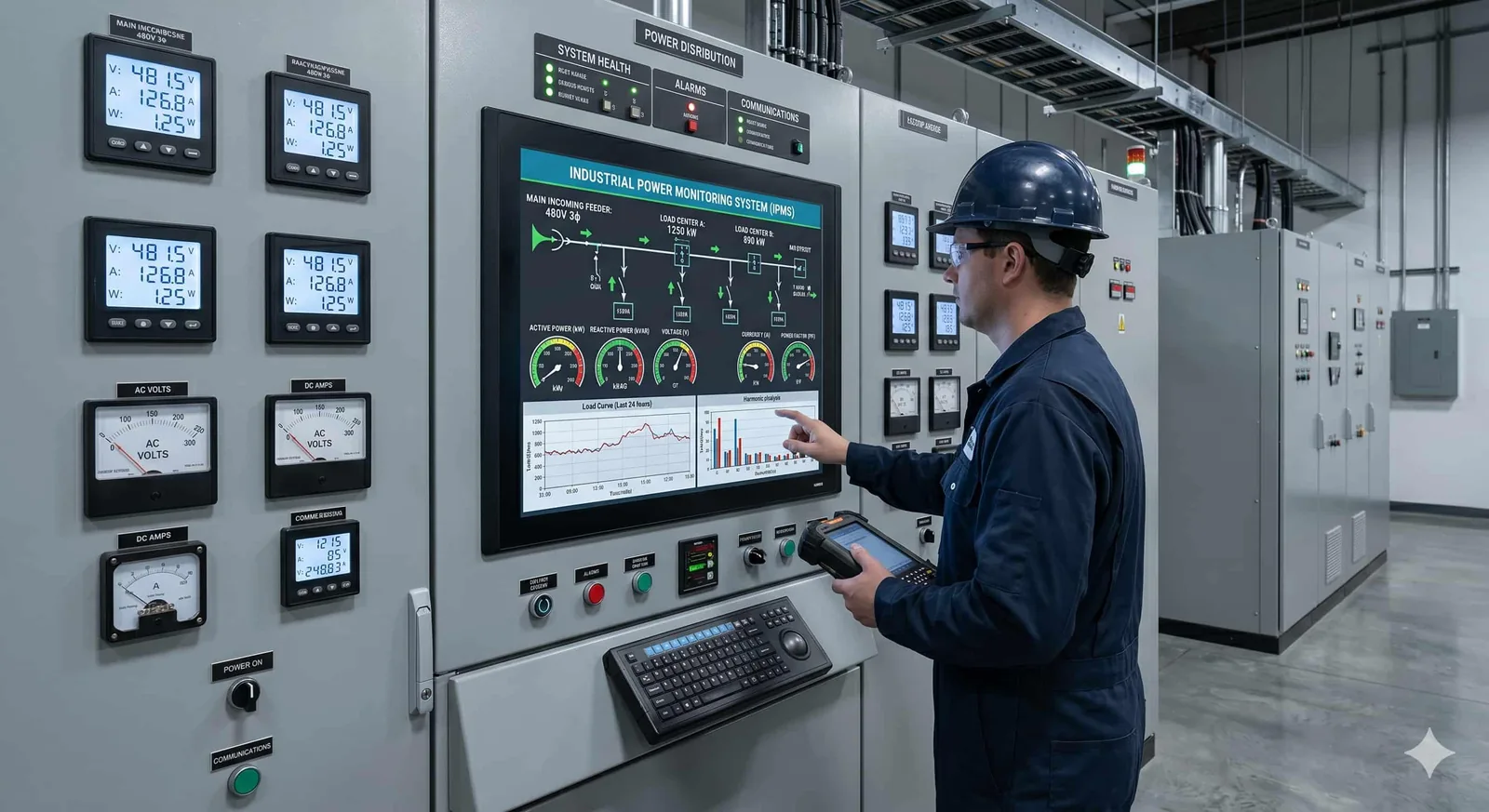

Giám sát năng lượng và dữ liệu vận hành nhà máy – Industrial IoT

Industrial IoT (IIoT) là lớp công nghệ kết nối máy móc, cảm biến, thiết bị đo và hệ thống sản xuất để thu thập dữ liệu vận hành theo thời gian thực.

Trong một nhà máy thực tế, dữ liệu thường nằm ở nhiều nguồn khác nhau:

• Công tơ điện.
• Cảm biến.
• PLC.
• Biến tần.
• Máy móc sản xuất.
• Tủ điện.
• Hệ thống SCADA.
• Bộ điều khiển.
• Thiết bị đo nhiệt độ.
• Thiết bị đo lưu lượng.
• Dữ liệu sản xuất.
• Các thiết bị cũ chưa có giao tiếp dữ liệu.

Industrial IoT tạo ra một lớp kết nối giữa thiết bị hiện trường và hệ thống phần mềm, giúp doanh nghiệp đưa dữ liệu từ máy móc về Gateway, Server hoặc Dashboard để theo dõi và phân tích.

DeviceLab tập trung vào việc thiết kế và phát triển lớp kết nối này theo hiện trạng thực tế của từng nhà máy, thay vì yêu cầu doanh nghiệp phải thay đổi toàn bộ hệ thống hiện hữu.

Nhiều nhà máy đã có hệ thống điện, máy móc và tự động hóa nhưng dữ liệu vẫn chưa được kết nối đầy đủ.

Một số máy có PLC và Ethernet.

Một số máy hỗ trợ Modbus.

Một số thiết bị chỉ có RS485.

Một số máy cũ chỉ có tín hiệu relay, contactor hoặc đèn báo.

Một số máy hoàn toàn chưa có hệ thống thu thập dữ liệu.

Trong khi đó, ban quản lý nhà máy vẫn cần biết:

Máy đang chạy hay dừng?

Máy tiêu thụ bao nhiêu điện?

Máy tạo ra bao nhiêu sản phẩm?

Nhiệt độ thiết bị có bất thường không?

Dây chuyền có đang hoạt động đúng hiệu suất không?

Nếu dữ liệu chưa được thu thập, các câu hỏi trên thường phải trả lời bằng kiểm tra thủ công hoặc kinh nghiệm của đội vận hành.

Một trong những lớp dữ liệu quan trọng nhất là điện năng.

Hệ thống có thể thu thập và theo dõi:

• Điện năng kWh.
• Công suất kW.
• Điện áp.
• Dòng điện.
• Hệ số công suất.
• Công suất cực đại.
• Xu hướng tiêu thụ điện.
• Điện năng theo xưởng.
• Điện năng theo dây chuyền.
• Điện năng theo máy.

Dữ liệu được tổ chức theo cấp:

Nhà máy → Xưởng → Khu vực → Dây chuyền → Thiết bị

Nhờ đó, doanh nghiệp không chỉ biết tổng tiền điện mà có thể tìm hiểu điện đang được tiêu thụ ở đâu.

Energy Monitoring chỉ là một phần của bài toán.

DeviceLab có thể phát triển hệ thống Machine Monitoring để thu thập dữ liệu vận hành từ máy móc.

Các thông tin có thể bao gồm:

• Trạng thái chạy/dừng.
• Thời gian chạy máy.
• Thời gian dừng máy.
• Số lần khởi động.
• Tốc độ.
• Tải máy.
• Sản lượng.
• Chu kỳ sản xuất.
• Tín hiệu cảnh báo.
• Nhiệt độ.
• Dòng điện.
• Công suất.

Đối với máy có PLC hoặc giao tiếp công nghiệp, dữ liệu có thể được lấy trực tiếp.

Đối với máy chưa có giao tiếp dữ liệu, DeviceLab có thể thiết kế phương án retrofit thu thập dữ liệu.

Đây là một bài toán phổ biến trong các nhà máy đang sử dụng máy móc nhiều thế hệ.

Không phải thiết bị nào cũng hỗ trợ:

• Ethernet.
• Modbus TCP.
• OPC UA.
• MQTT.
• API.

Đối với các máy cũ hoặc thiết bị chưa có dữ liệu, có thể bổ sung lớp thu thập dữ liệu bên ngoài.

Ví dụ:

Máy móc

→ Cảm biến / Digital Input / Pulse / CT

→ Edge Gateway

→ MQTT

→ Backend

→ Dashboard

Có thể sử dụng các loại tín hiệu phù hợp với từng máy:

• Digital Input.
• Pulse Counter.
• Relay.
• Contactor.
• Current Sensor.

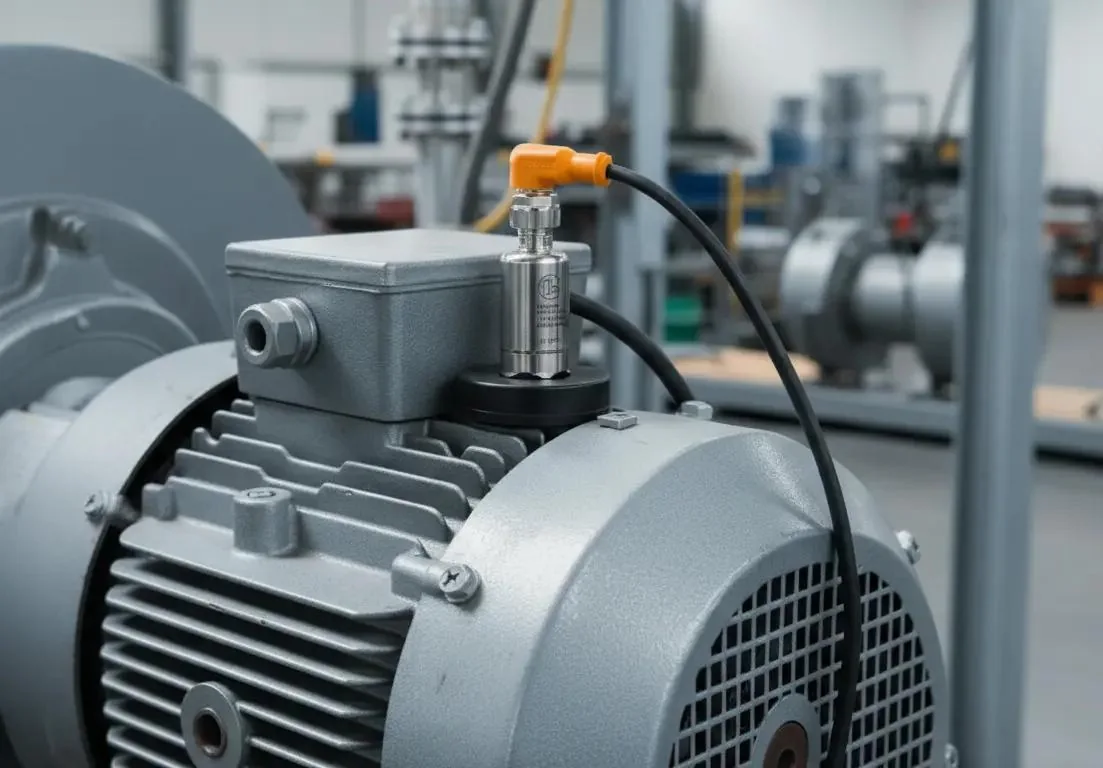

• Temperature Sensor.
• Vibration Sensor.
• Energy Meter.
• Analog Input.

Nhờ đó, nhà máy có thể từng bước đưa những máy chưa có dữ liệu vào hệ thống giám sát mà không nhất thiết phải thay thế máy hoặc controller hiện tại.

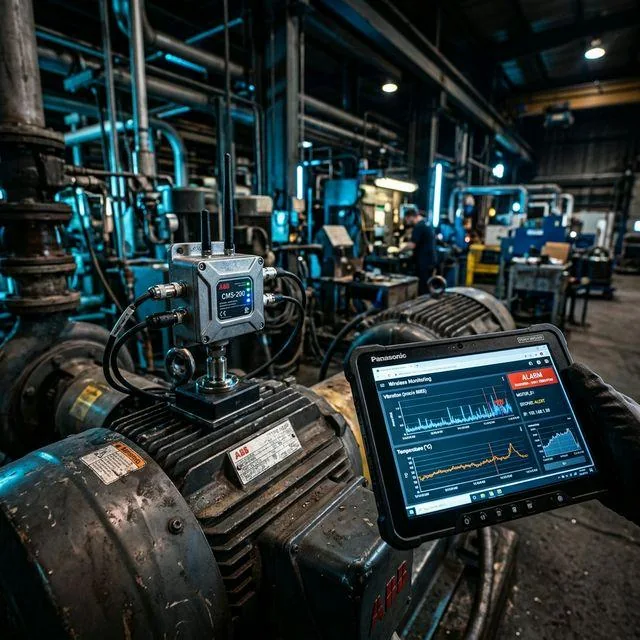

Ngoài điện năng, nhiệt độ là một dữ liệu quan trọng trong việc theo dõi tình trạng thiết bị.

Cảm biến nhiệt độ có thể được triển khai tại:

• Động cơ.
• Tủ điện.
• Compressor.
• Chiller.
• Phòng máy.
• Khu vực sản xuất.
• Kho.
• Hệ thống HVAC.
• Các vị trí cần kiểm soát nhiệt độ.

Dữ liệu nhiệt độ có thể được đưa về hệ thống để:

• Theo dõi theo thời gian.
• Thiết lập ngưỡng cảnh báo.
• Phát hiện xu hướng bất thường.
• Đối chiếu với trạng thái máy.
• Đối chiếu với công suất tiêu thụ.

Ví dụ:

Công suất máy tăng + nhiệt độ tăng

có thể trở thành một tín hiệu để đội kỹ thuật kiểm tra thiết bị.

Một vấn đề quan trọng khi đánh giá hiệu quả sản xuất là không thể chỉ nhìn vào điện năng.

Ví dụ:

Một máy tiêu thụ:

100 kWh

nhưng cần biết máy đã sản xuất:

500 sản phẩm hay 1.000 sản phẩm.

Khi kết hợp điện năng và sản lượng, doanh nghiệp có thể tính:

Điện năng trên một sản phẩm

kWh / sản phẩm

Ví dụ:

100 kWh / 1.000 sản phẩm = 0,1 kWh/sản phẩm

Chỉ số này có thể theo dõi theo:

• Máy.
• Dây chuyền.
• Ca.
• Ngày.
• Sản phẩm.
• Lô sản xuất.

Đây là bước chuyển từ Energy Monitoring sang Production Monitoring.

Một trường hợp đáng quan tâm là:

Máy đang tiêu thụ điện nhưng sản lượng bằng 0.

Có thể xảy ra khi:

• Máy chạy không tải.
• Máy chờ nguyên liệu.
• Dây chuyền đang dừng.
• Máy chạy ngoài giờ.
• Thiết bị phụ trợ vẫn hoạt động.
• Máy khởi động nhưng chưa sản xuất.

Khi kết hợp:

Điện năng + Trạng thái máy + Sản lượng + Thời gian

hệ thống có thể giúp đội vận hành xác định những khoảng thời gian cần kiểm tra.

Khi dữ liệu năng lượng được kết hợp với dữ liệu sản xuất, nhà máy có thể theo dõi:

• Sản lượng/giờ.
• Sản lượng/ca.
• kWh/sản phẩm.
• Thời gian chạy máy.
• Thời gian dừng.
• Thời gian không tải.
• Xu hướng năng suất.
• Xu hướng tiêu thụ năng lượng.

Ví dụ:

Cùng sản lượng → điện năng tăng

hoặc:

Cùng điện năng → sản lượng giảm

đều là những tín hiệu để đội vận hành kiểm tra nguyên nhân.

DeviceLab thiết kế hệ thống theo mô hình nhiều lớp:

Cảm biến / Công tơ / Máy móc / PLC

↓

Edge Gateway

↓

Industrial Protocol / MQTT

↓

Backend & Database

↓

Dashboard / API / Alert

Các giao thức có thể sử dụng tùy hiện trạng thiết bị:

• RS485.
• Modbus RTU.
• Modbus TCP.
• Ethernet.
• MQTT.
• Digital Input.
• Analog Input.
• Pulse.
• API.
• PLC communication.

Kiến trúc có thể được thiết kế để tích hợp với hệ thống hiện hữu thay vì thay thế toàn bộ hạ tầng tự động hóa.

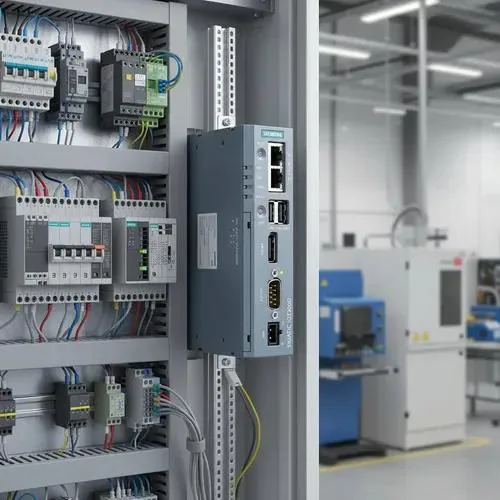

Gateway đóng vai trò trung gian giữa thiết bị hiện trường và hệ thống phần mềm.

Gateway có thể thực hiện:

• Thu thập dữ liệu.
• Chuyển đổi giao thức.
• Chuẩn hóa dữ liệu.
• Kiểm tra dữ liệu.
• Buffer dữ liệu khi mất mạng.
• Store-and-forward.
• Gửi dữ liệu MQTT.
• Xử lý dữ liệu tại Edge.
• Quản lý thiết bị.
• Cấu hình từ xa.

Đối với nhà máy có nhiều loại máy khác nhau, Gateway giúp tạo ra một lớp kết nối thống nhất giữa OT và IT.

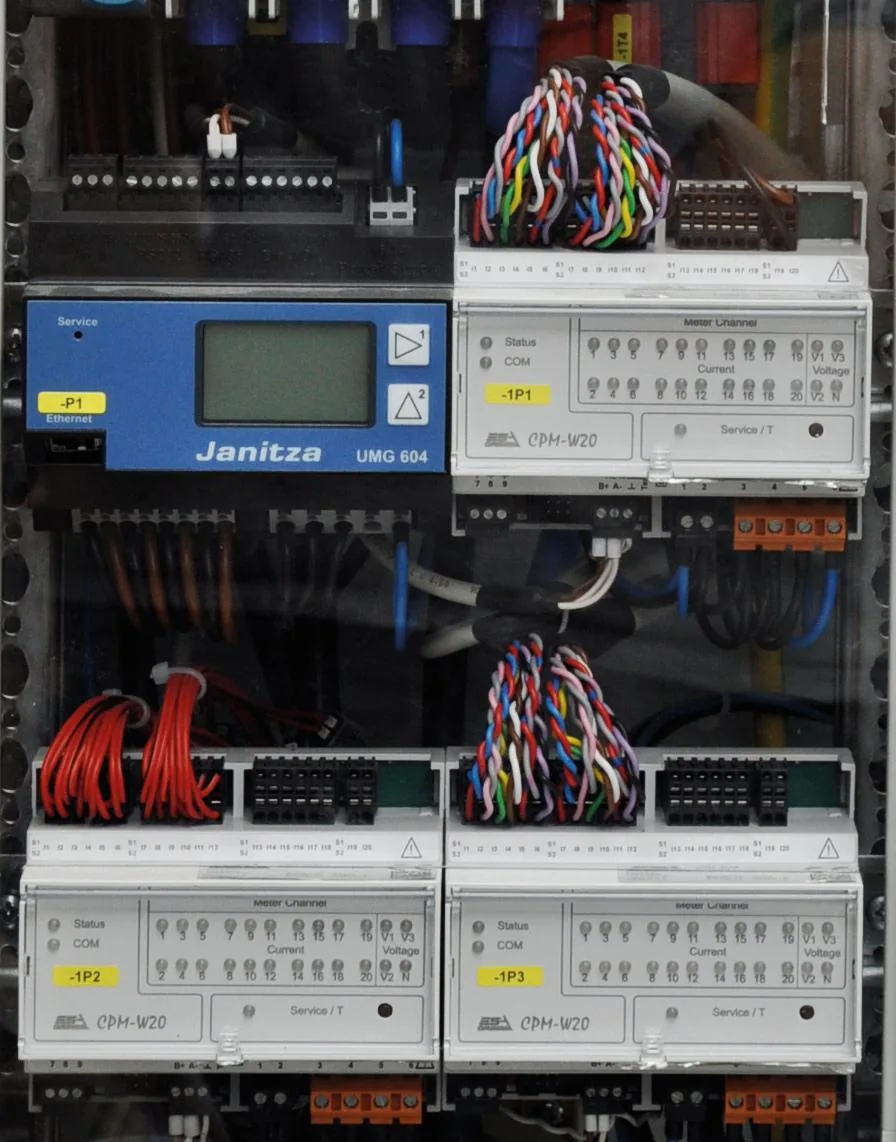

Đối với các hệ thống đo và thiết bị công nghiệp, DeviceLab có thể tích hợp nhiều phương thức giao tiếp.

Modbus RTU

Phù hợp với các thiết bị sử dụng RS485 như:

• Energy Meter.
• Temperature Controller.
• Sensor Gateway.
• Thiết bị đo công nghiệp.

Modbus TCP

Phù hợp với các thiết bị hỗ trợ Ethernet và mạng LAN công nghiệp.

MQTT

Phù hợp với việc truyền telemetry từ Gateway lên hệ thống tập trung.

Mô hình điển hình:

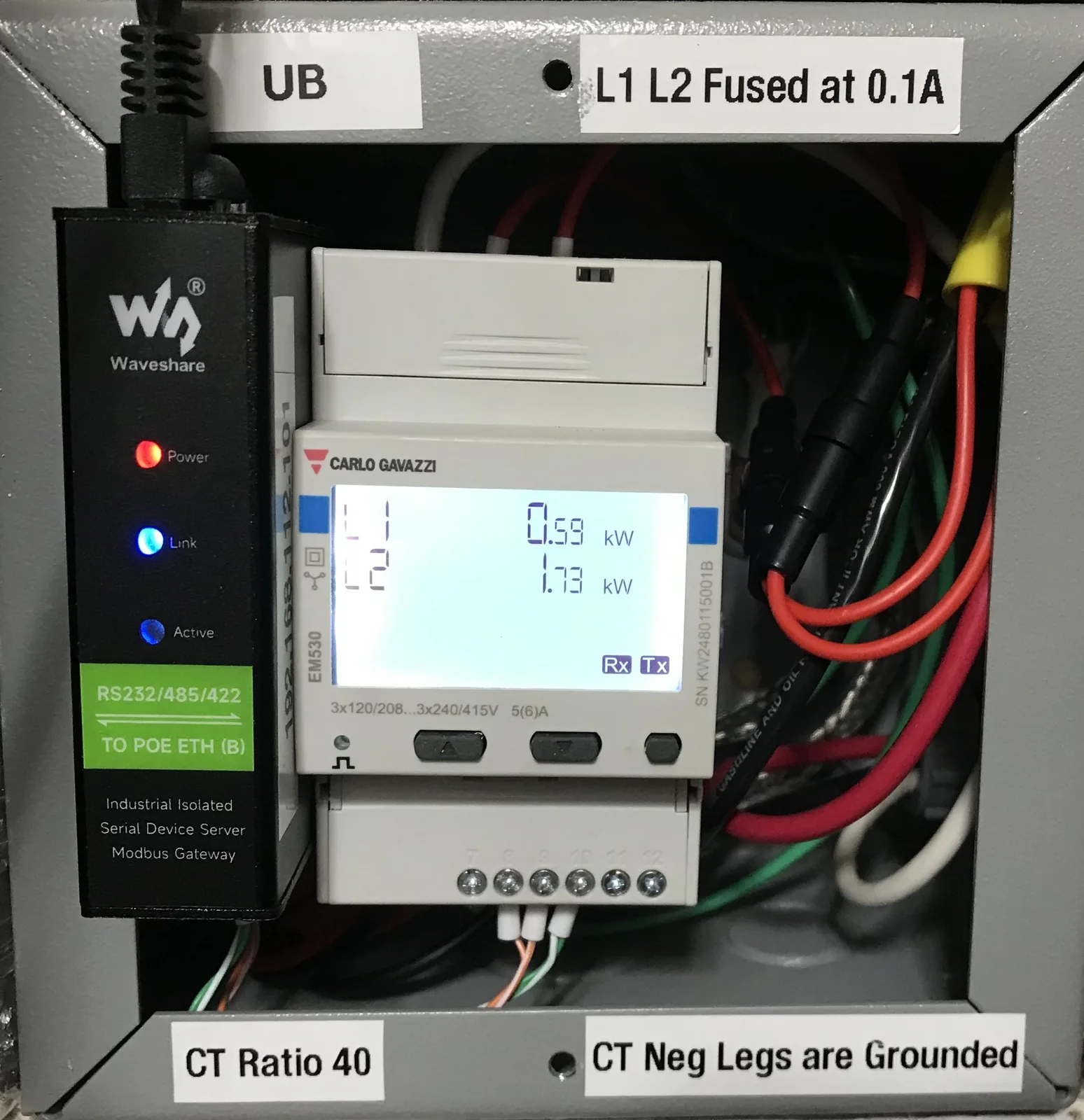

Modbus RTU/TCP → Gateway → MQTT → Backend → Dashboard

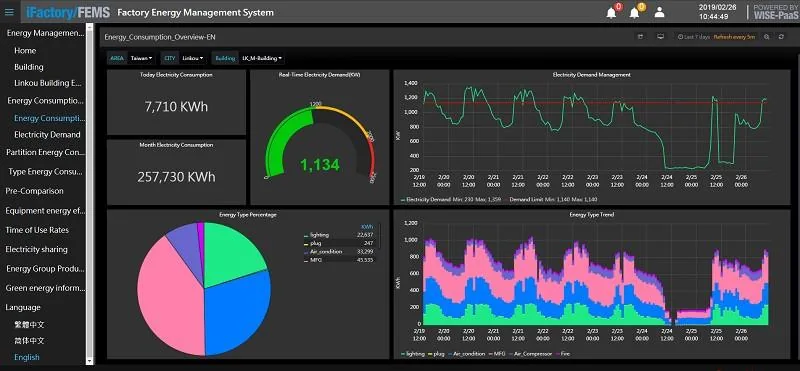

Hệ thống dashboard được thiết kế theo mô hình drill-down:

Nhà máy

Theo dõi:

• Tổng điện năng.
• Công suất.
• Chi phí.
• Xu hướng.
• Cảnh báo.

Xưởng / Khu vực

So sánh:

• Điện năng.
• Công suất.
• Nhiệt độ.
• Trạng thái.

Dây chuyền

Theo dõi:

• Phụ tải.
• Sản lượng.
• Hiệu suất.

Thiết bị

Theo dõi:

• Trạng thái.
• Điện năng.
• Nhiệt độ.
• Năng suất.
• Cảnh báo.

Hệ thống có thể giúp đội vận hành nhìn thấy những tình huống cần kiểm tra.

Thiết bị hoạt động ngoài giờ

Ví dụ nhà máy gần như không sản xuất nhưng công suất vẫn duy trì ở mức cao.

Có thể kiểm tra:

• Compressor.
• HVAC.
• Bơm.
• Máy móc.
• Phụ tải phụ trợ.

Thiết bị tiêu thụ bất thường

Một thiết bị có mức tiêu thụ cao hơn đáng kể so với trạng thái thông thường.

Đây là tín hiệu để kỹ thuật kiểm tra nguyên nhân.

Công suất cực đại

Theo dõi thời điểm nhiều phụ tải lớn hoạt động đồng thời để đánh giá lịch vận hành.

Nhiệt độ bất thường

So sánh nhiệt độ theo thời gian và trạng thái hoạt động của thiết bị.

Giá trị của hệ thống không nằm ở việc có nhiều biểu đồ.

Quy trình quan trọng là:

Phát hiện

↓

Đi sâu

↓

Xác định nguyên nhân

↓

Xử lý

↓

Đo lại

Ví dụ:

Xưởng B tăng tiêu thụ điện

→ kiểm tra dây chuyền

→ phát hiện một máy có mức tiêu thụ tăng

→ đối chiếu trạng thái máy và nhiệt độ

→ kiểm tra thiết bị

→ thực hiện cải tiến

→ đo lại dữ liệu Before / After.

Một trong những giá trị của hệ thống giám sát năng lượng là tạo ra dữ liệu để đánh giá hiệu quả cải tiến.

Ví dụ minh họa:

Trước cải tiến: 500 triệu đồng/tháng

Sau cải tiến: 425 triệu đồng/tháng

Chênh lệch: 75 triệu đồng/tháng

Tương đương khoảng:

900 triệu đồng/năm

Đây là kịch bản minh họa, không phải cam kết tiết kiệm. Hiệu quả thực tế cần được xác định bằng dữ liệu của từng nhà máy và biện pháp cải tiến cụ thể.

DeviceLab ưu tiên phương án retrofit và tích hợp khi nhà máy đã có hạ tầng hiện hữu.

Có thể giữ lại:

• Máy móc hiện tại.
• PLC.
• Biến tần.
• Tủ điện.
• Mạng LAN.
• SCADA.
• Hệ thống điều khiển.

Sau đó bổ sung:

• Energy Meter.
• Sensor.
• Edge Gateway.
• Industrial IoT Gateway.
• Data Platform.
• Dashboard.

Cách tiếp cận này giúp doanh nghiệp triển khai từng bước thay vì phải đầu tư lại toàn bộ hệ thống.

Không nhất thiết phải triển khai toàn bộ nhà máy ngay từ đầu.

Một Pilot có thể bắt đầu với:

Điểm đo 1 — Điện tổng

Để xác định bức tranh năng lượng toàn nhà máy.

Điểm đo 2 — Phụ tải lớn

Ví dụ:

• Compressor.
• Chiller.
• HVAC.
• Máy công suất lớn.

Điểm đo 3 — Dây chuyền chính

Kết hợp:

Điện năng + sản lượng

để đánh giá hiệu suất.

Sau khi có dữ liệu thực tế, doanh nghiệp có thể quyết định những khu vực cần mở rộng.

DeviceLab không chỉ cung cấp một dashboard có sẵn.

Dự án có thể bao gồm toàn bộ quá trình:

Thiết kế hệ thống

Khảo sát hiện trạng và thiết kế kiến trúc thu thập dữ liệu.

Phát triển phần cứng

Phát triển hoặc tích hợp:

• Sensor.
• Energy Meter.
• Edge Device.
• Industrial Gateway.
• Thiết bị thu thập tín hiệu.

Embedded

Phát triển firmware cho thiết bị và Gateway.

Industrial IoT

Kết nối:

• RS485.
• Modbus.
• Ethernet.
• MQTT.
• Sensor.
• PLC.

Software

Phát triển:

• Backend.
• API.
• Database.
• Dashboard.
• Device Management.
• Alert.

Edge Computing

Xử lý dữ liệu tại nhà máy và đảm bảo hoạt động ngay cả khi kết nối lên server bị gián đoạn.

Integration

Kết nối dữ liệu từ:

Máy móc + Sensor + Meter + PLC + Production Data

thành một hệ thống dữ liệu thống nhất.

Giám sát năng lượng là điểm bắt đầu tốt để xây dựng dữ liệu cho nhà máy.

Từ đó hệ thống có thể mở rộng:

Energy Monitoring

→ Machine Monitoring

→ Temperature Monitoring

→ Production Monitoring

→ Condition Monitoring

→ Factory Operations Monitoring

→ Smart Factory

Điều quan trọng là doanh nghiệp có thể triển khai từng bước theo nhu cầu thực tế, thay vì phải xây dựng một hệ thống Smart Factory hoàn chỉnh ngay từ đầu.

Dự án được định hướng như một hệ thống Industrial IoT cho nhà máy, kết hợp phần cứng, thiết bị đo, cảm biến, Edge Gateway, kết nối công nghiệp, phần mềm và Dashboard.

Phạm vi giải pháp có thể mở rộng từ:

Một điểm đo

đến:

Một máy

đến:

Một dây chuyền

đến:

Một xưởng

đến:

Toàn bộ nhà máy.

Đặc biệt, hệ thống được thiết kế để giải quyết cả hai nhóm thiết bị:

Thiết bị đã có dữ liệu

và

Thiết bị chưa có dữ liệu.

Đây là nền tảng để doanh nghiệp từng bước xây dựng hệ thống dữ liệu vận hành nhà máy theo nhu cầu thực tế.

Với các bài toán nhà máy không thể giải quyết hoàn toàn bằng thiết bị tiêu chuẩn, DeviceLab có thể tham gia từ thiết kế hệ thống, phát triển phần cứng, Embedded, Industrial IoT, Edge Computing đến phần mềm và tích hợp dữ liệu.

Các bài toán phù hợp gồm:

• Giám sát năng lượng nhà máy.
• Giám sát điện năng theo máy.
• Giám sát máy móc.
• Thu thập dữ liệu máy.
• Retrofit máy cũ.
• Giám sát nhiệt độ.
• Đo năng suất máy.
• Industrial IoT Gateway.
• Edge Computing.
• Modbus RTU / Modbus TCP.
• MQTT.
• Dashboard nhà máy.
• Hệ thống cảnh báo.
• Kết nối PLC.
• Tích hợp dữ liệu sản xuất.
• Phát triển thiết bị IoT công nghiệp theo yêu cầu.

Từ bài toán vận hành → thiết kế hệ thống → phát triển thiết bị → thu thập dữ liệu → phần mềm → sản phẩm và giải pháp có thể triển khai thực tế.

DeviceLab — Đối tác phát triển hệ thống và thiết bị theo yêu cầu.

Nhà máy chưa có hệ thống thu thập dữ liệu có triển khai được không?

Có. Có thể bắt đầu bằng các điểm đo điện, cảm biến hoặc Gateway và từng bước mở rộng sang các máy móc khác.

Máy cũ không có PLC hoặc Ethernet có thể đưa vào hệ thống không?

Có thể xem xét phương án retrofit bằng cảm biến, Digital Input, Pulse, Current Sensor hoặc các tín hiệu phù hợp với cấu trúc của máy.

Có cần thay PLC hoặc hệ thống điều khiển hiện tại không?

Không nhất thiết. Giải pháp có thể được thiết kế để thu thập dữ liệu từ hệ thống hiện hữu và hạn chế tác động đến quá trình sản xuất.

Có thể đo năng suất máy không?

Có. Tùy máy, sản lượng có thể được thu thập từ PLC, counter, pulse, sensor hoặc một nguồn dữ liệu sản xuất phù hợp.

Có thể kết hợp điện năng và sản lượng không?

Có. Đây là cơ sở để tính các chỉ số như kWh/sản phẩm, giúp đánh giá hiệu quả sử dụng năng lượng theo sản xuất.

Có thể giám sát nhiệt độ cùng với điện năng không?

Có. Cảm biến nhiệt độ có thể được bổ sung vào các vị trí cần theo dõi và kết nối với cùng hệ thống Gateway và Dashboard.

DeviceLab có phát triển Gateway hoặc thiết bị theo yêu cầu không?

Có. DeviceLab có thể phát triển phần cứng, firmware và Gateway phù hợp với yêu cầu kết nối, giao thức và môi trường triển khai của từng dự án.

DeviceLab có thể cùng doanh nghiệp khảo sát hiện trạng và xác định:

Thiết bị nào đã có dữ liệu → kết nối thế nào

Thiết bị nào chưa có dữ liệu → bổ sung cảm biến gì

Dữ liệu nào cần thu thập → Gateway nào phù hợp

Dữ liệu đưa về đâu → Dashboard nào cần xây dựng

Sau khi có dữ liệu → chỉ số nào cần theo dõi và tối ưu

Từ một điểm đo nhỏ đến hệ thống dữ liệu toàn nhà máy.

DeviceLab — Đối tác phát triển hệ thống và thiết bị theo yêu cầu.
