Dự toán chi phí lắp đặt trạm quan trắc nước ngầm giếng khoan tự động theo Nghị định 53/2024/NĐ-CP là mối quan tâm hàng đầu của các chủ doanh nghiệp, ban quản lý khu công nghiệp và kỹ sư cơ điện nhà máy. So với các trạm quan trắc nước thải hay khí thải công nghiệp có chi phí lên đến hàng trăm triệu hoặc cả tỷ đồng, trạm quan trắc giếng khoan nước ngầm có cấu trúc tinh gọn hơn rất nhiều với chi phí đầu tư ban đầu chỉ bằng 1/10 đến 1/15.
Trọng điểm quy chuẩn & thiết bị trạm quan trắc: Giải pháp tổng thể datalogger quan trắc môi trường thông tư 10 và phần cứng chuyên dụng quy chuẩn datalogger điều 39 thông tư 10 (Model DeviceLab DL-ENV10) đồng bộ cùng cẩm nang quan trắc khai thác nước ngầm, nước mặt tự động giúp nhà thầu nghiệm thu truyền số liệu Sở TN&MT đạt 100%.
Tuy nhiên, sự chênh lệch báo giá giữa các đơn vị trên thị trường hiện nay khá lớn: có nơi chào giá 30 triệu, có nơi chào giá trên 90 triệu đồng cho cùng một giếng khoan. Sự khác biệt này nằm ở cấu hình thiết bị: thiết bị Datalogger đạt chuẩn hay tủ PLC tự lắp ghép, cảm biến nhập khẩu chuẩn SUS316L hay cảm biến trôi nổi, và giếng đã có sẵn đồng hồ nước hay phải lắp mới. Bài viết này bóc tách chi tiết từng hạng mục chi phí thực tế năm 2026 và gợi ý 3 gói cấu hình đầu tư tối ưu ngân sách nhất cho doanh nghiệp.
Khối Fact Sheet Kỹ Thuật: Dự Toán Trạm Quan Trắc Nước Ngầm 2026
- Ngân sách đầu tư trung bình: Dao động từ
28.000.000 VNĐ(tận dụng đồng hồ có sẵn) đến58.000.000 VNĐ(trọn gói bao gồm đồng hồ lưu lượng điện từ mới). - Các hạng mục cốt lõi cấu thành giá: (1) Tủ Datalogger DL-ENV10 công nghiệp; (2) Cảm biến mức thủy tĩnh Inox SUS316L thả giếng; (3) Đồng hồ lưu lượng điện từ RS485; (4) Khối nguồn, chống sét lan truyền SPD và phụ kiện cơ điện; (5) Nhân công lắp đặt & thủ tục nghiệm thu Sở TN&MT.
- Thời gian thu hồi vốn & pháp lý: Hoàn tất lắp đặt và nghiệm thu trong
2 – 3 ngày làm việc, đáp ứng điều kiện tiên quyết để được cấp mới hoặc gia hạn Giấy phép khai thác nước dưới đất, tránh mức phạt vi phạm hành chính từ 30 – 140 triệu đồng. - Khả năng mở rộng tiết kiệm: 01 bộ Datalogger DeviceLab DL-ENV10 có thể gom tín hiệu từ
2 – 3 giếng khoangần nhau, giúp tiết kiệm tới 45% tổng chi phí đầu tư.
4 Hạng mục thiết bị cấu thành chi phí trạm quan trắc giếng khoan
Một trạm quan trắc khai thác nước ngầm chuẩn Thông tư 17/2021/TT-BTNMT và Nghị định 53/2024/NĐ-CP bao gồm 4 khối thiết bị chính sau:

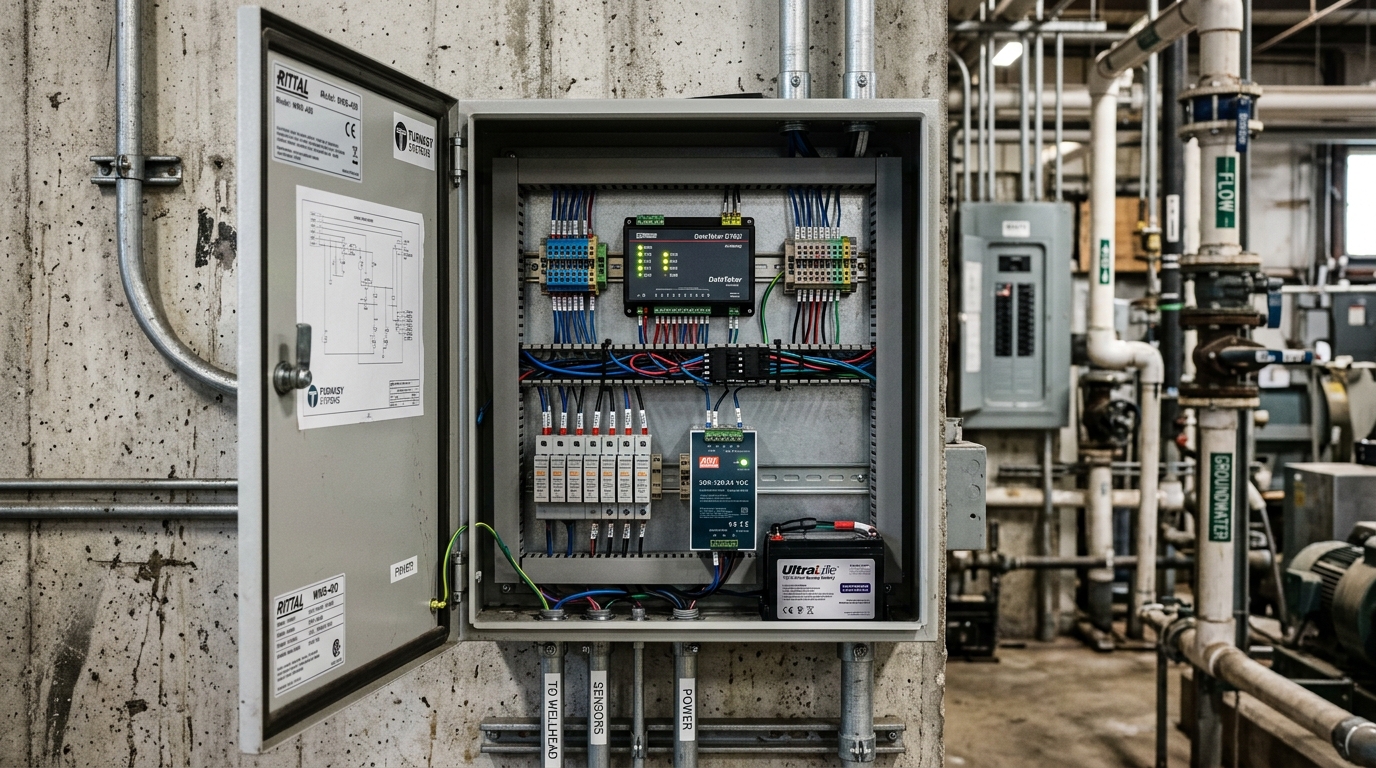

1.1. Tủ điều khiển trung tâm & Bộ Datalogger DL-ENV10
Đây là “bộ não” của toàn trạm, chiếm khoảng 35% – 45% tổng chi phí. Thiết bị đảm nhiệm việc thu thập tín hiệu từ các cảm biến, tính toán chiều sâu mực nước tĩnh/động, đóng gói file .txt và truyền trực tiếp về Sở TN&MT qua mạng 4G. Tủ hoàn chỉnh bao gồm:
- Bộ Datalogger chuyên dụng DeviceLab DL-ENV10 (tích hợp Modem 4G LTE công nghiệp, CPU ARM Cortex 32-bit, bộ nhớ Flash 32MB lưu dữ liệu > 1 năm).
- Khối nguồn xung Meanwell 24VDC chính hãng cấp nguồn cho toàn bộ cảm biến.
- Khối chống sét lan truyền tín hiệu SPD (Surge Protection Device) cho đường 4-20mA và RS485.
- Pin dự phòng Lithium LiFePO4 hoặc ắc quy duy trì hoạt động 12–24h khi mất điện lưới.
- Vỏ tủ điện kín nước sơn tĩnh điện IP54 (trong nhà) hoặc Inox 304 IP66 (ngoài trời).
1.2. Cảm biến đo mực nước tĩnh và mực nước động thả chìm
Chiếm khoảng 15% – 25% chi phí tùy thuộc vào chiều sâu thả cáp (50m, 80m, 100m hay 150m):
- Đầu dò cảm biến áp suất thủy tĩnh màng gốm Ceramic hoặc Silicon, vỏ thép không gỉ SUS316L.
- Cáp dẫn Polyurethane (PUR) chịu lực, có ống mao dẫn thông áp khí quyển (Vent Tube) và bộ lọc hút ẩm Silicagel bảo vệ đầu ống thở. Tham khảo nguyên lý tại bài cảm biến đo mực nước tĩnh mực nước động giếng khoan.
1.3. Đồng hồ đo lưu lượng nước điện từ (Magmeter)
Chiếm khoảng 25% – 35% chi phí (nếu giếng chưa có sẵn):
- Thân cảm biến đo lưu lượng điện từ mặt bích (kích cỡ thông dụng: DN50, DN80, DN100, DN150) lắp trên đường ống đẩy sau giếng khoan.
- Màn hình hiển thị điện tử LCD hiển thị tức thời m³/h và tích lũy m³, tích hợp cổng truyền thông Modbus RS485.
- Giấy chứng nhận phê duyệt mẫu và biên bản kiểm định đo lường của Viện Đo lường hoặc Trung tâm Đo lường được chỉ định.
1.4. Chi phí nhân công lắp đặt, hiệu chuẩn và hồ sơ nghiệm thu Sở TN&MT
Bao gồm công tác kéo cáp, thả ống dẫn hướng PVC cảm biến giếng khoan, đấu nối cơ điện, cấu hình truyền dữ liệu thử nghiệm 24h–72h và lập hồ sơ văn bản xác nhận truyền số liệu thông suốt với Trung tâm Quan trắc thuộc Sở TN&MT địa phương.
Bảng báo giá 3 gói cấu hình đầu tư Tủ Quan Trắc phổ biến nhất 2026
| Hạng mục / Cấu hình | Gói 1: TIẾT KIỆM (Đã có sẵn đồng hồ nước) | Gói 2: TIÊU CHUẨN (Trọn bộ 01 giếng khoan mới) | Gói 3: CỤM LIÊN HOÀN (Dùng chung cho 2 giếng gần nhau) |
|---|---|---|---|
| Đối tượng phù hợp | Nhà máy đã lắp sẵn đồng hồ lưu lượng điện từ có RS485/Pulse | Giếng khoan độc lập cần lắp mới hoàn thiện 100% | Nhà máy có 2 giếng cách nhau < 150m |
| Tủ Datalogger DL-ENV10 | 01 Tủ hoàn thiện tích hợp 4G | 01 Tủ hoàn thiện tích hợp 4G | 01 Tủ trung tâm (quản lý 2 trạm) |
| Cảm biến mức thủy tĩnh | 01 Bộ (cáp 60m–100m) | 01 Bộ (cáp 60m–100m) | 02 Bộ (cáp 60m–100m cho 2 giếng) |
| Đồng hồ lưu lượng điện từ | Tận dụng đồng hồ cũ (0 VNĐ) | 01 Bộ DN50 / DN80 / DN100 có kiểm định | 02 Bộ có kiểm định đo lường |
| Chống sét & Pin dự phòng | Tích hợp sẵn trong tủ | Tích hợp sẵn trong tủ | Tích hợp sẵn trong tủ |
| Khoảng giá ước tính | 28.000.000 – 35.000.000 đ | 48.000.000 – 58.000.000 đ | 68.000.000 – 78.000.000 đ (Chỉ ~36tr/giếng) |
Tại sao không nên dùng PLC + HMI + Router 4G tự chế để làm tủ giếng khoan?
Một số đơn vị tự động hóa tại địa phương thường tư vấn khách hàng giải pháp “tự chế” bằng cách ghép một bộ PLC giá rẻ (Mitsubishi hoặc Delta cũ) kết hợp một Router 4G văn phòng để truyền dữ liệu. Tuy nhiên, bài toán thực tế cho thấy giải pháp tự chế tiềm ẩn vô vàn rủi ro và tốn kém hơn:
- Không có cơ chế hàng đợi chống mất dữ liệu (FIFO Flash Buffer): Khi mạng 4G bị gián đoạn hoặc máy chủ Sở TN&MT quá tải, PLC không có bộ nhớ flash để lưu đệm hàng ngàn bản tin đóng dấu thời gian. Số liệu trong khoảng thời gian rớt mạng sẽ bị mất vĩnh viễn, dẫn đến việc doanh nghiệp bị Sở TN&MT nhắc nhở và xử phạt theo bài viết cảnh báo mức xử phạt mất dữ liệu quan trắc tài nguyên nước.
- Chi phí phần mềm trung gian đắt đỏ: PLC không thể tự tạo file văn bản định dạng chuẩn
YYYYMMDDHHMMSS.txttheo Thông tư 17 và cũng không hỗ trợ giao thức truyền FTP/SFTP mã hóa trực tiếp. Đơn vị thi công phải viết thêm chương trình trung gian trên máy tính hoặc thuê server đám mây, đẩy chi phí tổng thể lên cao hơn nhiều so với mua sẵn bộ Datalogger DL-ENV10 chuyên dụng. - Tiêu thụ điện năng lớn: Cụm PLC + HMI + Router 4G tiêu thụ từ 20W đến 40W, không thể hoạt động lâu khi mất điện lưới và không khả thi nếu muốn chuyển đổi sang tủ quan trắc chạy năng lượng mặt trời. Trong khi đó, DL-ENV10 tiêu thụ trung bình chỉ 3W.
Lợi ích khi đầu tư tủ quan trắc đồng bộ DeviceLab DL-ENV10
DeviceLab là đơn vị trực tiếp nghiên cứu, phát triển bo mạch và làm chủ Firmware tại Hà Nội. Khi chọn mua tủ quan trắc trọn bộ DL-ENV10, doanh nghiệp nhận được:
- Thiết bị đạt chuẩn 100% Thông tư 17 & Nghị định 53: Cấu hình tài khoản FTP Sở TN&MT trong vòng 5 phút qua giao diện Web thân thiện.
- Hỗ trợ kỹ thuật từ xa qua 4G: Đội ngũ kỹ sư DeviceLab hỗ trợ kết nối từ xa, kiểm tra thanh ghi đồng hồ, cấu hình dải đo cảm biến mức cho đến khi số liệu nghiệm thu thành công.
- Bảo hành chính hãng 12 tháng: 1 đổi 1 trong 30 ngày nếu có lỗi phần cứng từ nhà sản xuất, cung cấp đầy đủ hồ sơ kiểm định, CO/CQ xuất xưởng.
Tủ Datalogger Quan Trắc Giếng Khoan Nước Ngầm DL-ENV10
Giải pháp trọn gói chìa khóa trao tay: Tủ điện đấu nối sẵn, cấu hình từ xa, kết nối thông suốt với Sở TN&MT mọi tỉnh thành. Hỗ trợ dự toán kỹ thuật tối ưu chi phí cho nhà thầu M&E và nhà máy công nghiệp trên toàn quốc.
