Báo Giá Bộ Chuyển Đổi RS485 Sang Ethernet Công Nghiệp 2026 Mới Nhất

Dưới đây là bảng phân khúc giá thị trường tổng hợp từ các thương hiệu phổ biến tại Việt Nam (Moxa, Advantech, USR-IOT, Waveshare) và dòng thiết bị phần cứng chuẩn công nghiệp do DeviceLab Industrial trực tiếp nghiên cứu và sản xuất:

Nhiều chủ đầu tư hoặc đơn vị mua hàng (Purchasing) thường chỉ nhìn vào con số chi phí mua ban đầu (CAPEX) mà bỏ qua tổng chi phí sở hữu (Total Cost of Ownership – TCO). Trong môi trường công nghiệp khắc nghiệt, tỷ lệ hỏng hóc và công tác bảo trì hiện trường mới là khoản chi phí khổng lồ nhất:

Tại sao hai thiết bị cùng có 1 cổng RS485 và 1 cổng mạng LAN nhưng mức giá lại chênh lệch nhau từ 3 đến 5 lần? Dưới góc độ của đơn vị trực tiếp R&D phần cứng, DeviceLab chỉ ra 6 yếu tố công nghệ cốt lõi cấu thành giá bán:

1. Linh kiện cách ly quang (Galvanic Isolation 2.5kV) và Module nguồn DC-DC cách ly

Thiết bị giá rẻ kết nối trực tiếp chân vi điều khiển tới chip thu phát RS485 không cách ly (như MAX485 hoặc SP3485) với chi phí bo mạch dưới 2 USD. Ngược lại, một bộ chuyển đổi RS485 sang Ethernet công nghiệp đạt chuẩn bắt buộc phải sử dụng IC cách ly từ tính/cách ly quang chuyên dụng (như ADuM1401, ADM2483 của Analog Devices hoặc ISO7721 của Texas Instruments) kết hợp module nguồn DC-DC cách ly chống chênh lệch áp đất. Chi phí cụm linh kiện bảo vệ này đã cao gấp 4 lần toàn bộ linh kiện của một module dân dụng, nhưng nó đảm bảo thiết bị không bao giờ bị nổ chip khi có xung sét lan truyền hoặc sóng hài biến tần theo bài cách ly quang và chống sét bộ chuyển đổi RS485.

2. Chip xử lý vi điều khiển và dung lượng bộ nhớ đệm (RAM & Flash)

Các thiết bị giá rẻ dùng MCU 8-bit hoặc SOC giá rẻ chỉ có vài trăm byte bộ đệm gói tin. Khi có từ 10 đến 20 đồng hồ điện gửi dữ liệu đồng thời, bộ đệm bị tràn (Buffer Overflow) dẫn đến mất gói tin CRC liên tục. Dòng sản phẩm công nghiệp của DeviceLab sử dụng vi điều khiển ARM Cortex-M4/M7 32-bit tần số 120-216 MHz với bộ đệm RAM lên đến 256KB, đảm bảo thông lượng truyền nhận thông suốt ngay cả khi phần mềm SCADA truy vấn liên tục ở chu kỳ quét 500ms.

3. Vật liệu vỏ bọc: Vỏ nhôm định hình Anode hóa vs Vỏ nhựa ABS

Trong tủ điện nhà máy, nhiệt độ tích tụ vào mùa hè có thể lên đến 55°C – 65°C do nhiệt lượng tỏa ra từ biến tần và khởi động từ. Vỏ nhựa ABS thông thường không có khả năng thoát nhiệt, làm linh kiện điện tử nhanh bị lão hóa và suy giảm tuổi thọ tụ điện. Vỏ nhôm định hình anode hóa với các rãnh tản nhiệt thụ động giúp hạ nhiệt độ bo mạch bên trong từ 12°C đến 18°C, cho phép thiết bị làm việc liên tục 24/7/365 mà không bao giờ bị treo do quá nhiệt.

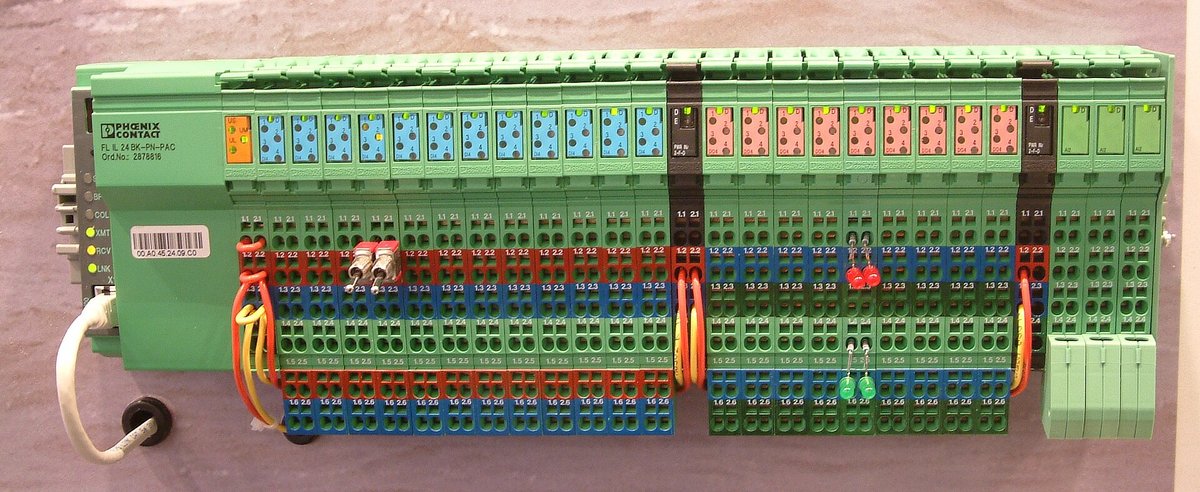

4. Khả năng gá lắp thanh Din-rail 35mm chuẩn tủ điện công nghiệp

Các module bắt ốc hoặc dán băng dính 2 mặt gây mất thẩm mỹ và không đạt tiêu chuẩn nghiệm thu của chủ đầu tư M&E. Ngàm gá Din-rail bằng kim loại đàn hồi tiêu chuẩn EN 50022 giúp việc lắp đặt và tháo lắp bảo dưỡng diễn ra trong vài giây, chịu được rung chấn cơ học mạnh từ máy dập và máy nén khí xung quanh theo bài bộ chuyển đổi RS485 Din-rail.

5. Khả năng lưu đệm dữ liệu (Store-and-Forward) khi đứt mạng nội bộ

Đây là tính năng cao cấp quyết định sự khác biệt giữa dòng Gateway đo đếm chuyên dụng và bộ chuyển đổi thông thường. Xem thêm phân tích kỹ thuật tại bài viết về bộ chuyển đổi RS485 có bộ đệm dữ liệu Flash để hiểu cơ chế bảo toàn dữ liệu đo đếm điện năng khi switch mạng phòng IT khởi động lại.

6. Hồ sơ kiểm định tương thích điện từ (EMC/EMI Test Report) & Chứng chỉ Co/Cq

Chi phí để mang một thiết bị phần cứng vào phòng thử nghiệm độc lập (như Quatest 1, Quatest 3 hoặc Nemko) đo kiểm phóng tĩnh điện ESD, xung đột biến điện áp Surge và sóng nhiễu bức xạ RF tiêu tốn từ vài chục đến hàng trăm triệu đồng cho mỗi dòng sản phẩm. Các hãng sản xuất công nghiệp chuẩn mực đưa chi phí này vào giá thành sản phẩm để cung cấp cho nhà thầu trọn bộ hồ sơ chứng minh xuất xứ và chất lượng hợp chuẩn theo bài tiêu chuẩn chọn bộ chuyển đổi RS485 cho hồ sơ thầu M&E.

Điện trở đầu cuối 120 Ohm (Termination Resistor) triệt tiêu sóng phản xạ (Signal Reflection) trên đường cáp truyền dẫn dài, trong khi điện trở phân cực kéo lên (Pull-up 560Ω – 1kΩ lên 5V) và kéo xuống (Pull-down 560Ω – 1kΩ xuống GND) thiết lập trạng thái logic xác định (Mark State: V_A – V_B > +200mV) khi đường truyền ở trạng thái rảnh (Idle), ngăn chặn nhiễu điện từ làm kích hoạt sai xung Start bit của UART.

Trong thực tế thi công tại các nhà máy, có đến 70% các lỗi chập chờn truyền thông RS485 bắt nguồn từ việc không lắp hoặc lắp sai điện trở kết thúc. Chuẩn EIA-485 quy định đường truyền hoạt động theo nguyên lý đường dây truyền sóng vi sai (Differential Transmission Line) với trở kháng đặc tính danh định $Z_0 pprox 120Omega$. Khi xung tín hiệu điện truyền đi với tốc độ cao gặp điểm cuối hở mạch (Open Circuit), năng lượng sóng điện từ không được hấp thụ mà bị phản xạ ngược lại nguồn phát, gây chồng lấn pha và làm méo dạng xung vuông logic.

Dưới đây là các quy tắc vàng được đúc kết từ kinh nghiệm hiện trường của DeviceLab:

• Vị trí lắp đặt điện trở 120Ω: Chỉ lắp ĐÚNG 02 điện trở 120Ω (công suất tối thiểu 0.25W kim loại – Metal Film 1%) tại hai đầu xa nhất của tuyến cáp RS485 (Daisy-chain). Tuyệt đối KHÔNG lắp điện trở trên các thiết bị trung gian ở giữa tuyến cáp, vì việc lắp quá nhiều điện trở song song sẽ làm tụt trở kháng tương đương của toàn tuyến ($R_{eq} = 120 / N$), gây quá tải dòng phát của chip transceiver RS485.
• Khoảng cách cần lắp: Với tốc độ truyền Baudrate 9600 bps, nếu chiều dài tuyến cáp vượt quá 100m, việc lắp trở 120Ω là bắt buộc. Với tốc độ cao từ 115.200 bps trở lên, cần lắp trở ngay cả khi cáp chỉ dài trên 15 mét.
• Điện trở phân cực chống trạng thái trôi (Fail-safe Biasing): Khi không có thiết bị nào phát tín hiệu (bus idle), cả đường A và B đều ở trạng thái trở kháng cao (High-Z). Độ chênh lệch điện áp vi sai $|V_A – V_B|$ có thể tụt về 0V, lọt vào vùng bất định (-200mV đến +200mV) của đầu thu UART. Các bộ chuyển đổi RS485 cao cấp của DeviceLab đã tích hợp sẵn cụm điện trở phân cực Fail-safe bên trong bo mạch với công tắc gạt DIP-switch tiện lợi, giúp kỹ sư bật tắt dễ dàng mà không cần hàn thêm điện trở ngoài tủ điện.

Để hỗ trợ các kỹ sư lập dự toán hồ sơ thầu chính xác, DeviceLab chia sẻ bảng dự toán khối lượng (BOQ – Bill of Quantities) mẫu cho một hệ thống thu thập dữ liệu điện năng gồm 20 đồng hồ đa năng (Multi-function Power Meter) đặt rải rác tại 3 tủ điện phân phối MDB:

Dưới đây là bảng đối chiếu kỹ thuật chuyên sâu giữa các dòng thiết bị chuyển đổi RS485 sang Ethernet đang có mặt trên thị trường Việt Nam:

Khi lắp đặt tại hiện trường, các kỹ sư thường gặp phải các mã lỗi Modbus hoặc sự cố đường truyền. Dưới đây là bảng tra cứu nguyên nhân và giải pháp kỹ thuật:

Tại một nhà máy sản xuất linh kiện điện tử phụ trợ quy mô 4,5 héc-ta tại Khu công nghiệp VSIP Bắc Ninh 2, ban quản lý cơ điện nhà xưởng gặp bài toán nghiêm trọng: Hệ thống đo đếm điện năng gồm 160 đồng hồ đa năng Selec và Schneider rải rác trên 6 trạm biến áp (MSB-1 đến MSB-6) thường xuyên bị gián đoạn dữ liệu. Mỗi khi trạm biến áp đóng cắt tụ bù hoặc vào mùa mưa dông sấm sét mùa hè tháng 6-8, bình quân mỗi tuần có từ 2 đến 3 module chuyển đổi RS485 giá rẻ bị treo cứng hoặc nổ chip giao tiếp, làm sai lệch báo cáo tiêu thụ điện năng gửi về ban giám đốc.

Đội ngũ kỹ thuật của DeviceLab đã tiến hành khảo sát hiện trường bằng máy hiện sóng chuyên dụng và triển khai phương án thay thế toàn diện:

• Quy mô thiết bị lắp mới: Thay thế toàn bộ 48 bộ chuyển đổi dân dụng cũ bằng 48 bộ DeviceLab DL-RS485-GW1 có rào chắn cách ly quang 2.500Vrms và diode TVS 600W bảo vệ hai chiều.
• Quy chuẩn hạ tầng cáp: Thay thế các đoạn dây điện thoại 4 ruột cũ bằng cáp chuyên dụng RS485 1-pair 24AWG bọc kim chống nhiễu Belden, thi công tiếp địa vỏ giáp chống nhiễu duy nhất tại thanh đồng PE của trạm biến áp MSB.
• Hiệu quả vận hành sau 18 tháng theo dõi liên tục:
  • Tỷ lệ mất gói dữ liệu (Packet Drop Rate) giảm từ 14,8% xuống mức 0,00%.
  • Không xảy ra bất kỳ sự cố chập cháy cổng truyền thông nào trong suốt hai mùa mưa dông liên tiếp.
  • Dữ liệu điện năng 15 phút/lần được đồng bộ chính xác 100% về máy chủ phần mềm EMS trung tâm, giúp nhà máy tiết kiệm hơn 85 triệu đồng chi phí nhân công bảo trì hiện trường và hóa đơn điện năng bị phạt công suất phản kháng.

DeviceLab cam kết đồng hành lâu dài cùng các đối tác tích hợp hệ thống (System Integrators) và nhà thầu cơ điện M&E với những quyền lợi thương mại vượt trội:

• Mức chiết khấu bậc thang theo số lượng:
  • Đơn hàng từ 5 – 19 bộ: Chiết khấu 15% trên giá niêm yết.
  • Đơn hàng từ 20 – 49 bộ: Chiết khấu 22% trên giá niêm yết.
  • Đơn hàng dự án từ 50 bộ trở lên: Chiết khấu tối đa lên đến 35% kèm chính sách bảo vệ giá độc quyền theo mã dự án thầu.
• Chính sách mượn mẫu thử nghiệm (PoC) miễn phí: Cho mượn thiết bị nguyên seal thử nghiệm thực tế tại công trình trong vòng 14 ngày. Kỹ sư DeviceLab hỗ trợ kỹ thuật online 24/7 trong quá trình chạy thử.
• Bảo hành chính hãng 24 tháng: Áp dụng chính sách 1 đổi 1 ngay lập tức trong 30 ngày đầu tiên nếu phát sinh bất kỳ lỗi phần cứng nào từ nhà sản xuất.
• Tùy biến nhãn hiệu (OEM/ODM White-label): Hỗ trợ in logo của nhà thầu/đối tác lên vỏ nhôm thiết bị và tùy biến giao diện cấu hình Web theo nhận diện thương hiệu riêng cho các hợp đồng khung số lượng lớn.

Quý khách hàng và đối tác nhà thầu cần nhận báo giá bộ chuyển đổi RS485 sang Ethernet công nghiệp cập nhật chi tiết cho dự án, vui lòng liên hệ ngay với đội ngũ kỹ sư ứng dụng của DeviceLab qua Hotline: 0982.503.355 hoặc gửi yêu cầu danh mục vật tư (BOQ) về hòm thư: hi@devicelab.vn để nhận bảng dự toán kỹ thuật tối ưu nhất trong vòng 2 giờ làm việc.
